请教AD资深工程师一下

录入：edatop.com 点击：

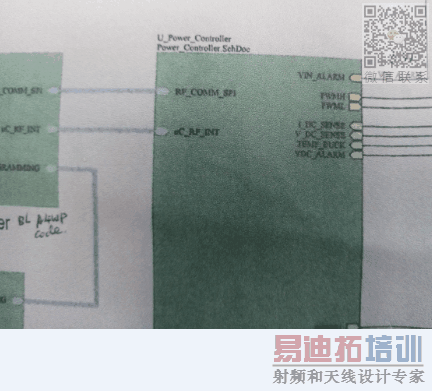

1；图1中的浅蓝色的部分是什么意思?这部分是示意图还是具有电气特性的原理图，使用什么命令画出来的?

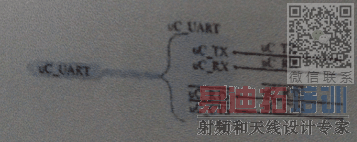

2；图2中的浅蓝色的连接是用什么命令完成的?
知道的大神，麻烦告知一下，万分感激！

用的是信号线束，它是具有电气特性的连接线（类似于总线）。

thanks

请问图1.2的线束入口我怎么放置不了呢

一个是总线一个是单线
