支招----巧用LP Wizard 10.5快速创建AD封装

AD这软件虽说功能不算强大，也比较耗资源，但有些时候其灵活性也是它的优势，我比较喜欢AD的封装创建，因为比较简单哈。

LP Wizard这建库工具确实实用，特别在创建规则器件时候。但是这版本不支持AD库的导出，很不爽，

但是我们可以利用其库资源，帮助我们在使用AD时候也可以快速的创建封装。

举个例子，我们建一个BGA封装试试：

打开LP，选择BGA类型

打开之后我们找到Find按钮，展开就是LP自带的BGA封装库，可以按照厂家，封装代码排序，基本上涵盖了大部分的常用封装：

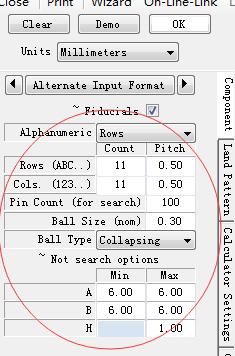

如果有合适的，找到我们需要的封装,然后通过右侧窗口跟datasheet核对，确保尺寸正确：

然后按照箭头指示找到这份pin列表：

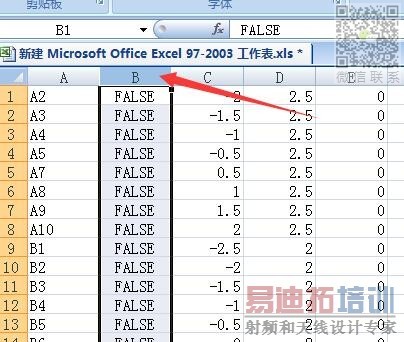

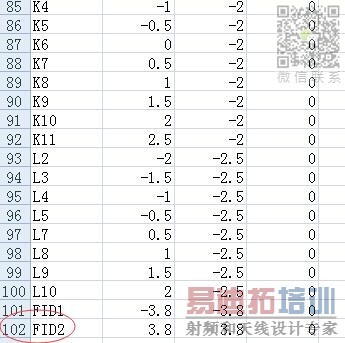

把信息复制到excel表格并删除无关列，保留pin名，X,Y坐标与角度，并查看数量：

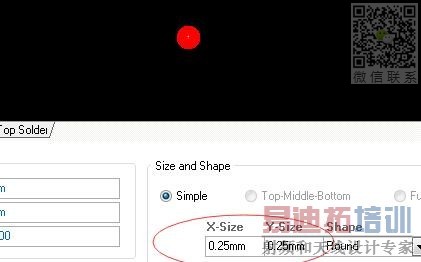

在AD中新建lib并依照LP尺寸画一个BGA焊盘：

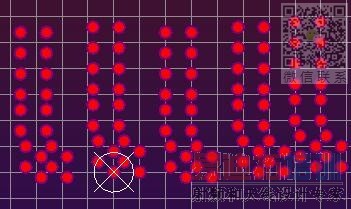

然后直接复制焊盘，数量与LP中焊盘数量一致，焊盘pin number可以不用管，重复都无所谓：

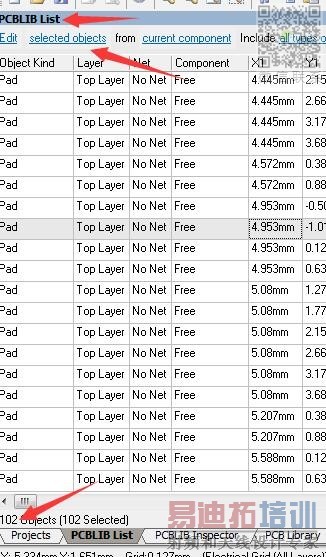

调出PCB LIST窗口，并且确认箭头指示的设置，

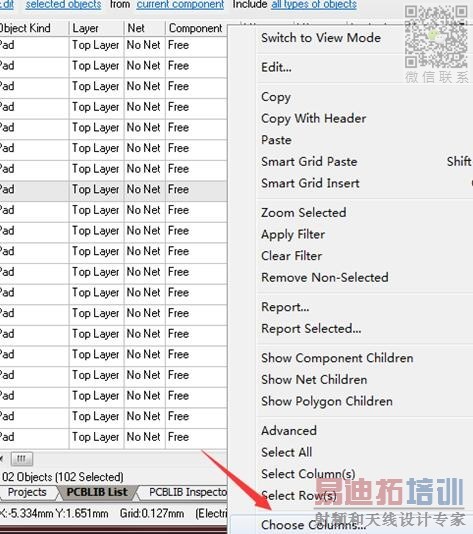

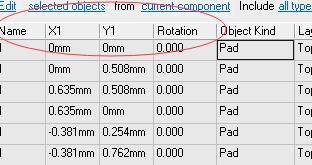

设置该窗口信息排列，使 pin名，X坐标，Y坐标，角度这四列靠一起

复制刚才excel表格中的四列信息，然后回到PCB List

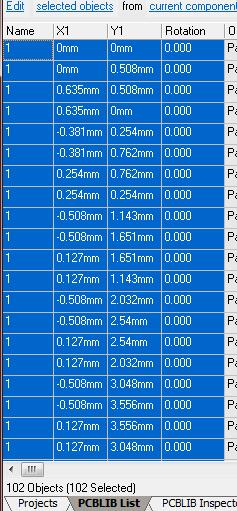

选住需要拷贝的这几列，记住，不能漏选或者多选：

ctrl+V，立马见效，为了保险，我们可以依照手册或者LP检查AD建出来的pin脚排列是否正确，基本抽查几个就ok了。

注意，整个操作过程要以mm为单位。
