原理图批量修改
录入:edatop.com 点击:
本来不想发这个帖子,突然想到,之前论坛里有个人,问了一个关于原理图批量修改的问题,当时我也是简单回复一句,没有给出详细步凑,今天在网上没有找到,干脆在这里发这个贴纸,希望对他有帮助
第一步,先要把目标选中

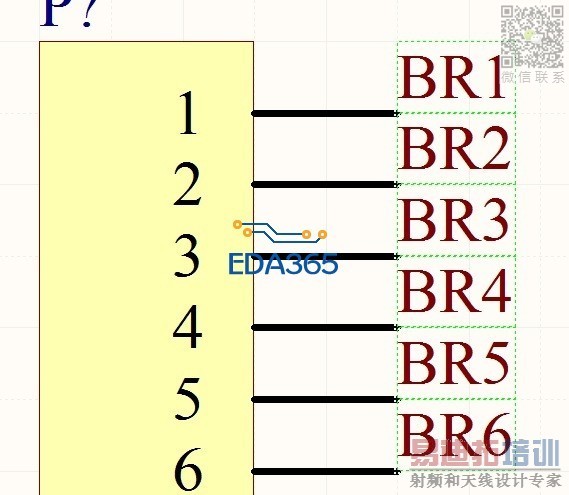

这是修改之前
第二步。edit--->replace text, 比如这里要把所有 BR改成TB
记住要,在scope一栏,选择selected objects

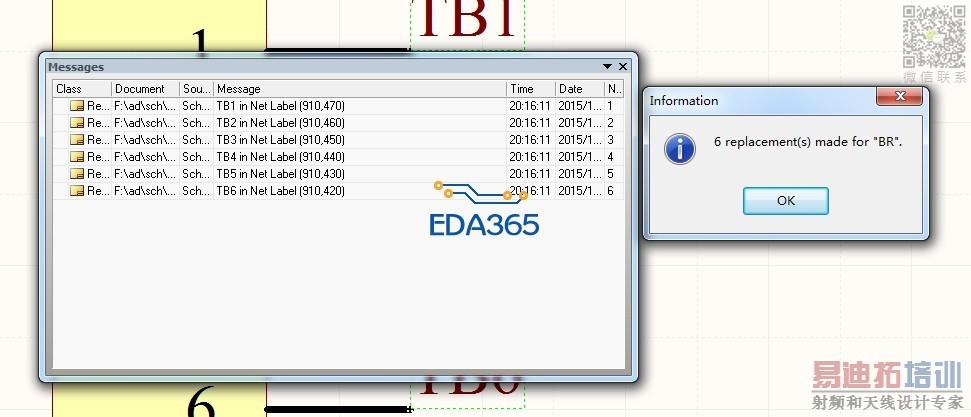

点击,确定

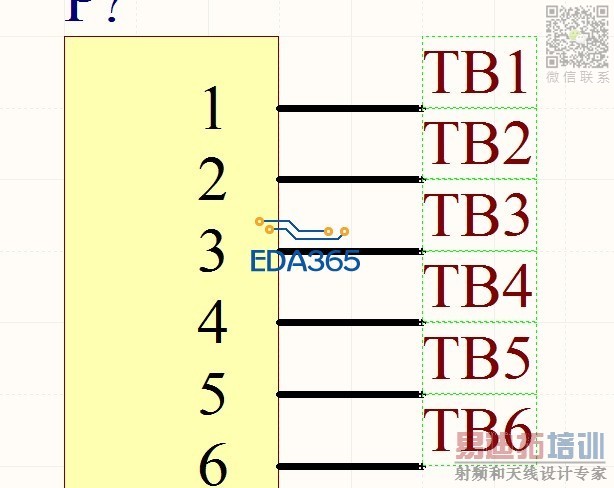

这是修改之后的
第一步,先要把目标选中
这是修改之前
第二步。edit--->replace text, 比如这里要把所有 BR改成TB
记住要,在scope一栏,选择selected objects
点击,确定
这是修改之后的
厉害
支持
恩,支持,_____________
学习了,ok
小编大侠!关于批量修改有些问题想追问你,呵呵,看见就尽快回复哦!谢谢
1、我现在每次批量修改只能改同一页,相同内容,请问可否有一次可以批量修改原理图中所有相同的内容,eg:100nf的电容,我想把原理图中所有的100nf电容有修改为10nf,这种可否一次性实现,
find similar object-->open document(右下角,cancel上面的复选框,你选择的是curent document)
公司电脑文件无法外发,而且不能截图,所以只有文字描述。
希望对你有帮助
谢谢!
