altium如何创建原件与其datasheet的超级链接

录入:edatop.com     点击:
如题:各位高人请教下,小弟以前在一家较大的公司用过candence,可以实现元件与其对应Datasheet的超级链接,就是说你在原理图中你可以通过右键属性来直接链接这个元件的datasheet进行查看,当然前提是这个datasheet已经存在在电脑上或者网路服务器上了,candence只是建立了一个超级链接而已,这个功能很方便也很强大,那么 altiunm能否实现这样的功能?有知道的请不吝赐教

altiunm 也可以实现超连接...在原理图上可以中可以设定.文档我会择日上传.

灰常感谢famed兄这么快就回答了,不过famed兄堪比费马呀,想当年费马他老人家在他的演算草稿中写道; “当整数n > 2时,关于x, y, z的不定方程 x^n + y^n = z^n. 无正整数解,对于这个问题我相信我已经找到一个非常巧妙的证明方法,但是这个地方太小,我写不下”   可惜呀 过来3百年历经N位伟大的数学家才证明这个定理是正确的,哈哈  俺愿意等您3百年

呵呵,不好意思,文档在办公电脑上,主要是我很少用这个功能,就是加了一个HELPURL....
你的功能完全满足.

等待楼上的朋友介绍

等待中

标记,等到上传!

果真要等300年

双击元件,弹出对话框,选择Add...



在namel输入HelpURL     Value输入 D:\pdf\nRF401中文手册.pdf#page=3


确认后,当鼠标放到该元件上,按F1即自动打开nRF401中文手册.pdf第3页

很好,谢谢

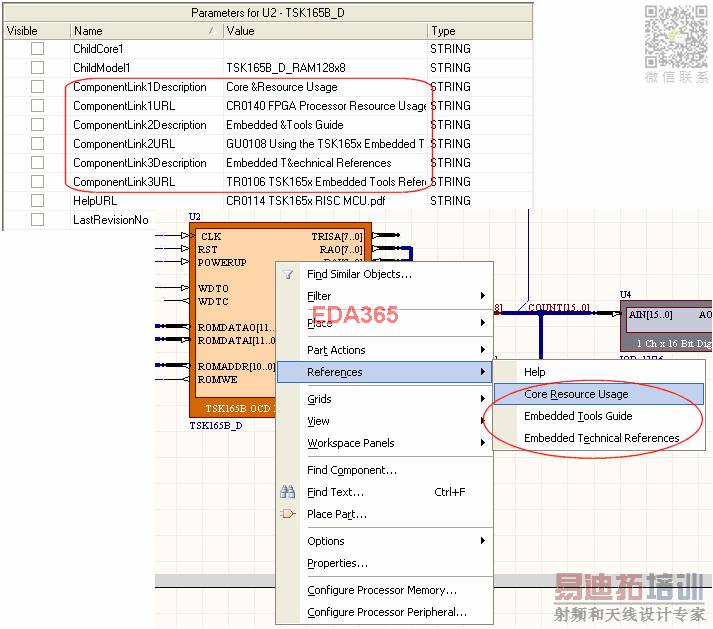

要再多一些額外的超連結可以添加
ComponentLinknDescription
ComponentLinknURL
每添加一個連結,需要再加入兩個Parameter.紅色的n就是數值


你是什么版本?按F1直接进入网页
