Protel 99 显示钻孔符号对应大小孔径数据方法
录入:edatop.com 点击:
Protel99显示钻孔符号对应大小孔径数据方法
1.先打开一个Protel 的PCB档;
2.然后在主菜单file里选Print/Preview...;

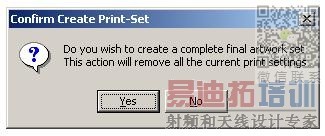

3.会看到PCB的打印预览图,可能是各层都重叠在一起的,我们就在主菜单Tools里选Create Final,出现对话框点"Yes";
4.我们会看到PCB已经自动分层显示了,点左边管理器中的Drill Drawing For(TopLayer,BottomLayer)可以看到PCB的钻孔层(注意:左边的管理器要打开,并且要选Browse PCBPrint标签页才可以看到PCB分层显示),当然到这里我们还是没有看到钻孔符号对应的孔大小的列表。我们在PCB打印预览的标签页上点右键,选"Close",注意这一步一定要做!

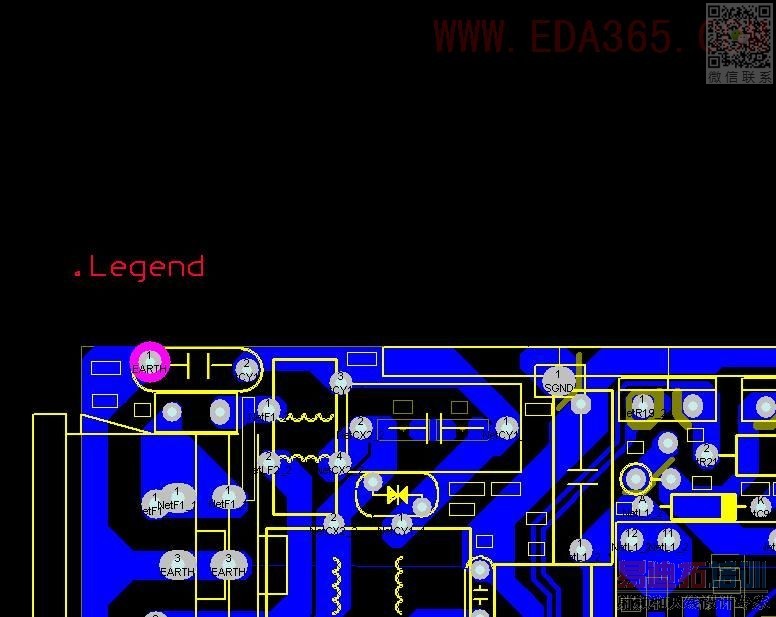

5.回到PCB档里,把PCB层切换到DrillDrawing层,然后用放置文字的工具放置一个“.Legend”(这个文字可以在右边的下拉键里选的)在PCB编辑区的空白处,然后保存档档案。注意不要靠PCB太近,因为这个文字就是“钻孔符号对应的孔大小的列表”的左下角的位置。

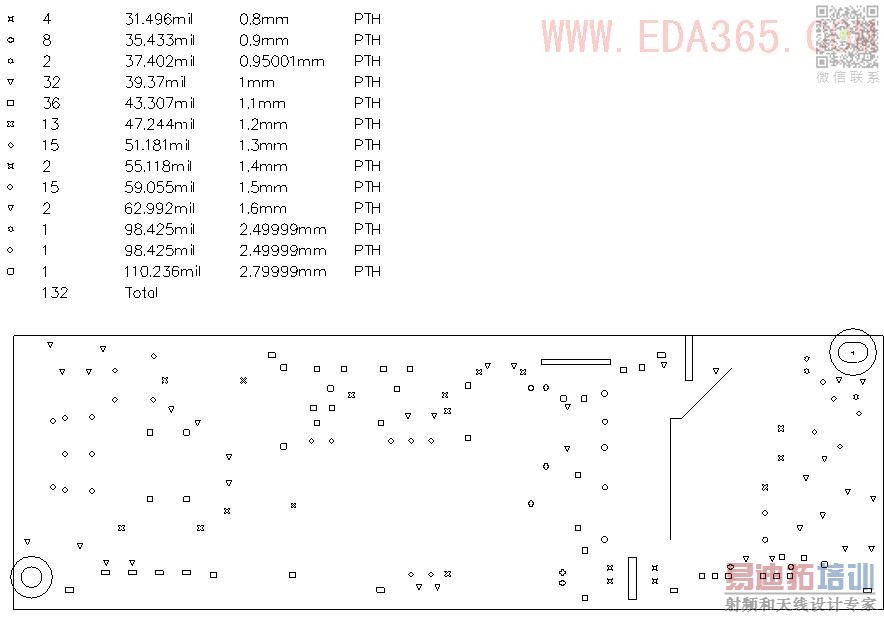

6.放好文字后再重复第二步到第四的的操作(可能已经自动分层显示了),这回可以看到在你放置文字的的上方有一个“钻孔符号对应的孔大小列表”了吧!
这个方法我在书上没有看到,所以把我的方法公布出来和大家交流一下!
其实我现在是在用PADS软件的,但是公司里有一个档案要用Protel来修改,又要打印资料,可我怎么都找不到打印出这个“钻孔符号对应的孔大小的列表”的方法,我就在群里问正在用Protel同仁们,可是他们的答案并不理想,而且态度也是很高傲,不可一世的样子!
我想说的是我们到群里、到论坛里提问是想学习交流知识,子也曾经日过“三人行 必有我师”也!
1.先打开一个Protel 的PCB档;
2.然后在主菜单file里选Print/Preview...;
3.会看到PCB的打印预览图,可能是各层都重叠在一起的,我们就在主菜单Tools里选Create Final,出现对话框点"Yes";
4.我们会看到PCB已经自动分层显示了,点左边管理器中的Drill Drawing For(TopLayer,BottomLayer)可以看到PCB的钻孔层(注意:左边的管理器要打开,并且要选Browse PCBPrint标签页才可以看到PCB分层显示),当然到这里我们还是没有看到钻孔符号对应的孔大小的列表。我们在PCB打印预览的标签页上点右键,选"Close",注意这一步一定要做!
5.回到PCB档里,把PCB层切换到DrillDrawing层,然后用放置文字的工具放置一个“.Legend”(这个文字可以在右边的下拉键里选的)在PCB编辑区的空白处,然后保存档档案。注意不要靠PCB太近,因为这个文字就是“钻孔符号对应的孔大小的列表”的左下角的位置。
6.放好文字后再重复第二步到第四的的操作(可能已经自动分层显示了),这回可以看到在你放置文字的的上方有一个“钻孔符号对应的孔大小列表”了吧!
这个方法我在书上没有看到,所以把我的方法公布出来和大家交流一下!
其实我现在是在用PADS软件的,但是公司里有一个档案要用Protel来修改,又要打印资料,可我怎么都找不到打印出这个“钻孔符号对应的孔大小的列表”的方法,我就在群里问正在用Protel同仁们,可是他们的答案并不理想,而且态度也是很高傲,不可一世的样子!
我想说的是我们到群里、到论坛里提问是想学习交流知识,子也曾经日过“三人行 必有我师”也!
支持....頂..
学习了
学习了,顶一下!
学习了
真诚谢谢小编,希望这种学习的知识在多一些。
支持原创,支持国货!
支持好的设计,学习中
非常支持
好好收藏真诚谢谢小编,希望这种学习的知识在多一些。
厉害,学习一下.
值得珍藏 谢谢小编分享
哈哈
成功了
谢谢小编
呵呵..
很似好.
学习了!
顶一下!
