ad里怎样报板上的pin点数

录入:edatop.com     点击:
麻烦各位大神问下ad里怎样报板上的pin点数,谢谢!

那还不简单,批量搜索一下就搞定了!

软件命令report ----board information,快捷键R--B。pad项即为pin数。
有些板子的结构图中可能含有pad属性的东西,这样会导致板子pin数不对,可删除结构图再看。

3楼正解!

report 》board information

学习了

原理图里面查看PINS的方法

1、 打开原理图→Tools→Parameter,如下图所示


2、 弹出如下对话框,选择需要Report的选项,此处我们选择PIN,并选中 “All Project”进行整个工程的统计

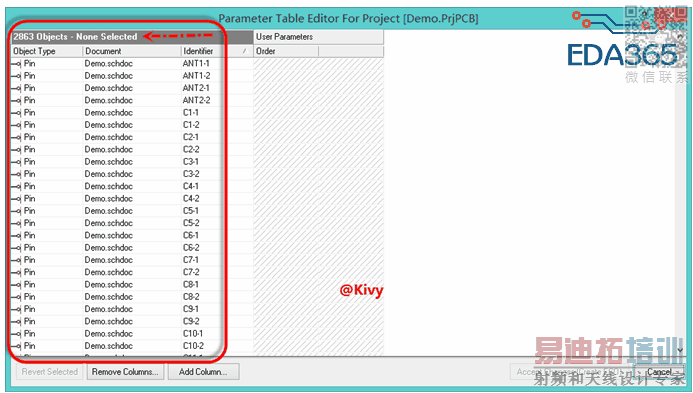

3、 从左侧可以看到统计出来的数目就是我们需要统计的PINS数。
