请教Altium覆铜的时候芯片电容下面覆铜被挖空了是什么情况

录入:edatop.com     点击:

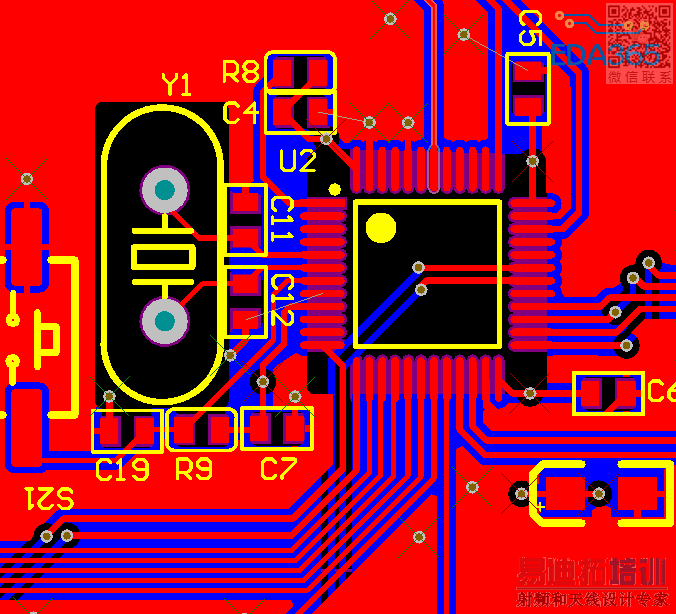

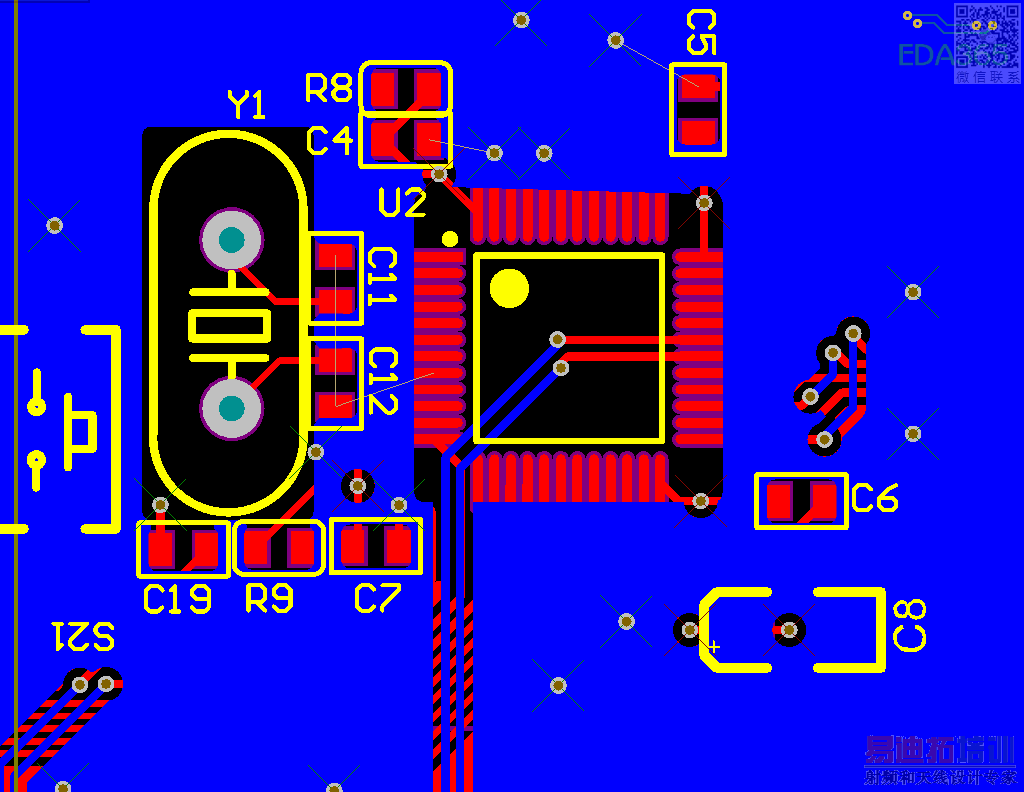

貌似不小心按到什么快捷键了,求大神告知,晶振和电容下面也是有一块没扣掉,



不是很理解你说的什么意思

感觉你PCB库里面的bottom层放置了多边形挖空处理

place--polygon pour cutout  估计做了这个操作吧

一:封装库里面是否挖空了

二:PCB上是否设置了敷铜挖空TOP OR BOTTOM

可能是元件封装的问题

你可以在元件封装看看

没看明白

怎么看着像是  用keepout线给挖空的

原因找到了,忘记来这里结贴了,原因是由于我之前的3D封装在mechanical1层,一起弄到keepout层去了,我把3D层打开才发现的。
