分享Altium PCB布局时快速摆放元件的技巧
录入：edatop.com 点击：

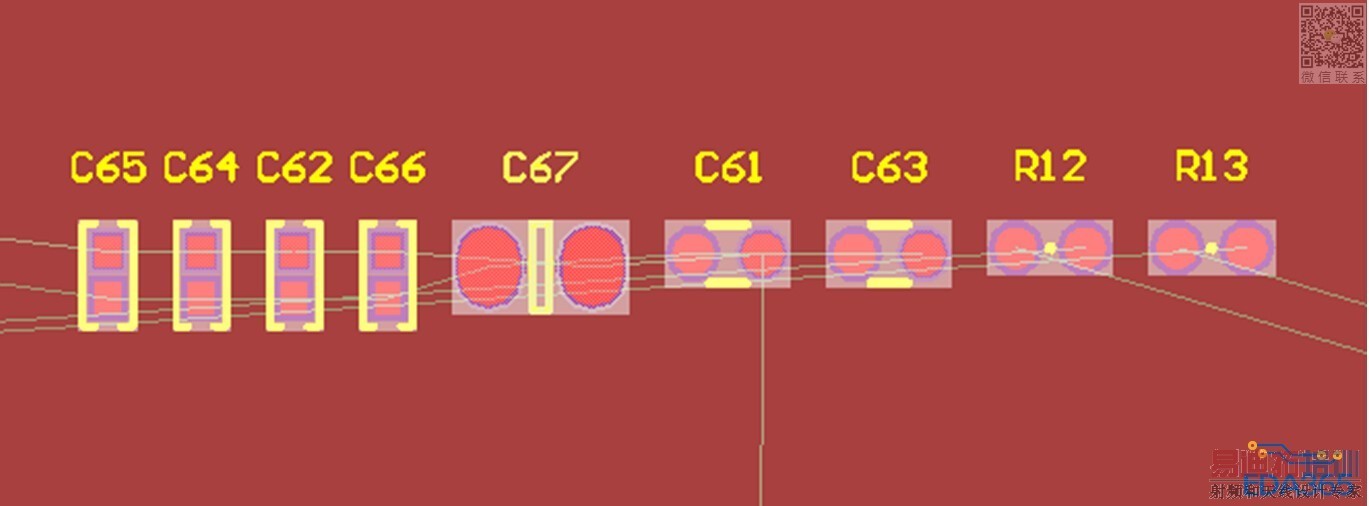

画多层板时，由于元件较多，以前都是用原理图选中，然后一个个摆放，很麻烦。现在摸索出一个技巧，发现AD功能远比想象中的强大。废话不多说，首先利用原理图交互布线，选中区域元件。然后在PCB窗口选择tools-->component placement-->arrange within rectangle,然后用鼠标在你需要的位置左键点击拖出一个矩形，元件就按照要求摆放整齐啦。
step1
step2
step3
step4
其实我觉得还是orcad＋allegro 交互式布局更快，呵呵，勿喷，
利用交互式和模块化布局思想，这个功能用来分模块是很方便的一种方法。相比其他软件AD这个软件功能是相对强大的
heh ,是啊，不过做多层板确实卡的不行，I3的配置都很卡
AD用这个还要鼠标在PCB选中元件，PADS直接都不用看元件在哪用快捷键就能移。
谢谢小编，又找到一个节省时间的方法
利用交互是选择 是不需要再PCB中再去选的，你在原理图中选中，PCB就已经选中了，直接设置一个器件放置的快捷键，就放在在想要的区域了
已经尝试，确实很快捷
好屌好屌
好屌好屌
新人学习学习:)
好屌丝?这样真的好吗
这个方法不错！以前也是一个个点然后放置的
呵呵，是啊，单个放太麻烦啦！
共同进步！
学习了，谢谢
