Altium 15.0 BGA484扇出失败

录入:edatop.com     点击:

FBGA484器件,焊盘间距1.0mm,使用Altium 15.0自动扇出:Component Actions->Fanout Component操作,返回的报告文件提示:“BGA Component Pads that can't be escape routed”,然后列出很多不能扇出的网络名,图片如下:


我的规则设置为线宽3mil,via过孔为8mil/16mil,间距设置为3mil,为什么扇出结果除了BGA最外两行有连线,里面的全部是打的过孔,没有连线扇出到器件外部?


在论坛里搜之前的帖子,有说法是BGA扇出就是这样,即内部pad只连到最近的VIA,不会连线到器件外部,是否是这样?如果是这样,剩余的都需要手动连线出来?

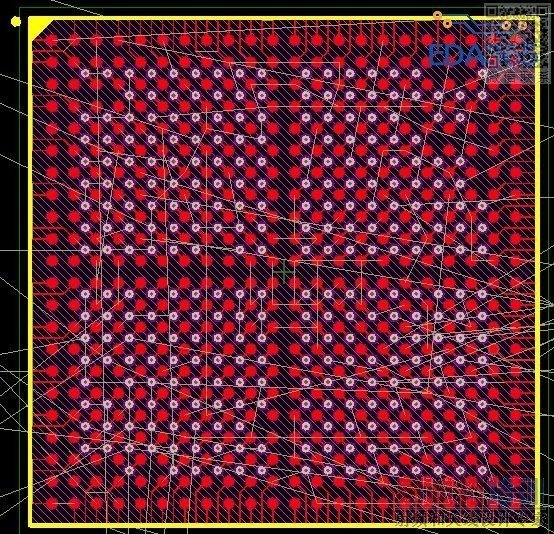

内部pad只有via,没有连线到外部

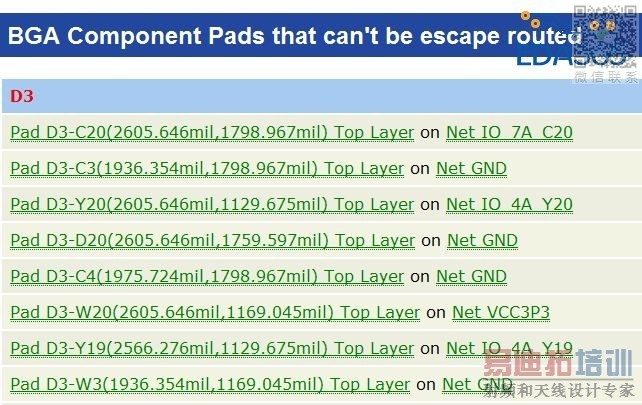

扇出报告显示错误


AD木有那么智能,有些是出不来的。
另外,扇出的只到VIA就算完了,需要自己连线。

ok,多谢了。
看来用AD完成fanout后,还有不少的手工活要做!

关于FBGA484封装的扇出,兄弟有什么建议吗?
球距是1mm,打算用线宽/间距为4mil/4mil,中间VIA为10mil/24mil,484个IO中有204个IO需要扇出,还有80多个耦合电容。
目前打算用6层板方案:TOP-地层-信号层-信号层-电源层-底层,感觉扇出还是有点困难啊?
看到很多帖子说外三圈直接往外拉,是不是意味着两个pad中间要走两根线了?

这个3排貌似不能直接出吧,除非走2根线。
信号线,最好手动扇出,电源和地自动。

1mm的第三排不能直接扇出吧,我都是先这样扇出,线宽先粗点,然后信号线改细点,要一根一根自己拉出了的!

恩,谢谢大家,我第三排也从顶层扇出了,pad之间走两根线,用的4mil/4mil的线宽/孔距。
