阻焊桥 初学者需了解的一个词
录入:edatop.com 点击:
针对 【主题不确切】的帖子而发的帖子:
“99se layout一个小问题”【请尽量避免发主题不明确的求助贴】
http://www.eda365.com/forum.php? ... mp;extra=#pid490282
早期同类帖子:
请问什么叫阻焊桥?这个概念好像很生疏
http://www.eda365.com/thread-20011-1-1.html
***********************************************************************************
***********************************************************************************
正文:
[此定义载自百度百科]
阻焊桥:元件的一个开窗到另一个开窗之间的绿油就是阻焊桥,一般指比较密集的IC管脚对应焊盘间的阻焊条。
[此定义载自百度百科]
最小阻焊桥:焊盘与焊盘之间阻焊的最小宽度。
参考PCB能力:最小阻焊桥宽:4mil; 最小字符线宽:5mil ;最小字符高度:30mil。
早期沟通某制板厂信息:topsolder与toplayer间距最好在2.5mil以上,这样比较容易对准,阻焊桥宽度在9mil(或8到9)以上,做阻焊桥就没问题,最好再文字说明需要阻焊桥而非整排开窗_开天窗(即使自己在器件规则定义里已单独定义了器件的topsolder与toplayer间距,但还是建议在制板说明中加注文字说明!) 备注:开天窗是我们不希望处理的结果!

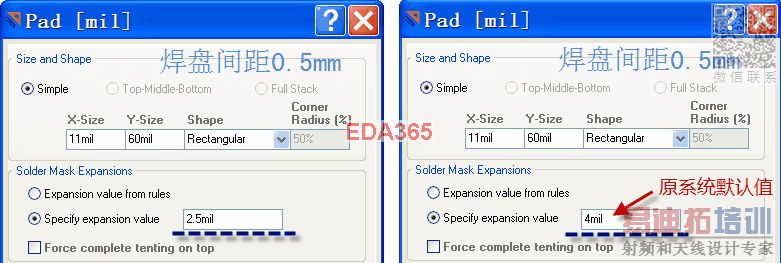

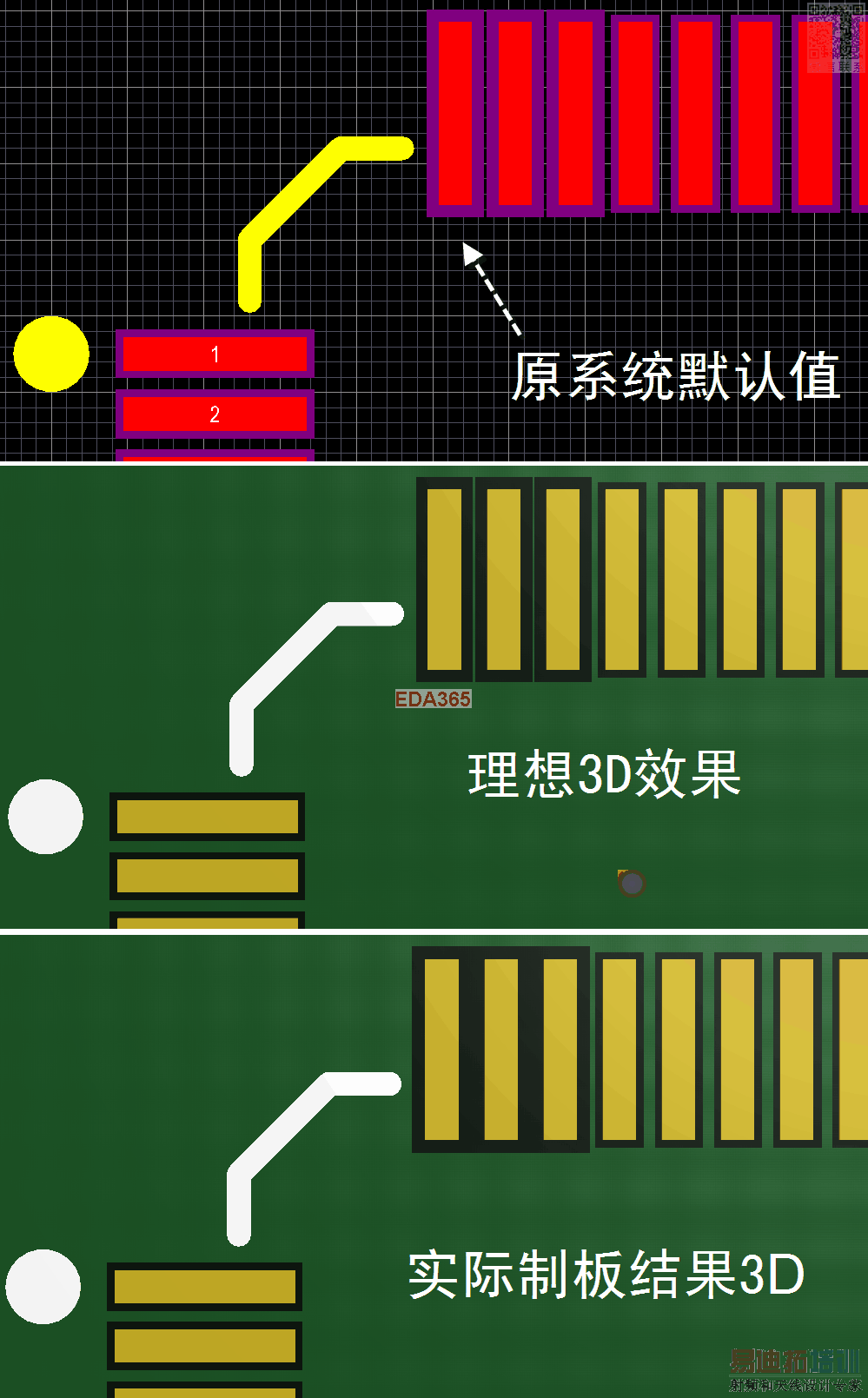

例图参考如下:
“99se layout一个小问题”【请尽量避免发主题不明确的求助贴】
http://www.eda365.com/forum.php? ... mp;extra=#pid490282
早期同类帖子:
请问什么叫阻焊桥?这个概念好像很生疏
http://www.eda365.com/thread-20011-1-1.html
***********************************************************************************
***********************************************************************************
正文:
[此定义载自百度百科]
阻焊桥:元件的一个开窗到另一个开窗之间的绿油就是阻焊桥,一般指比较密集的IC管脚对应焊盘间的阻焊条。
[此定义载自百度百科]
最小阻焊桥:焊盘与焊盘之间阻焊的最小宽度。
参考PCB能力:最小阻焊桥宽:4mil; 最小字符线宽:5mil ;最小字符高度:30mil。
早期沟通某制板厂信息:topsolder与toplayer间距最好在2.5mil以上,这样比较容易对准,阻焊桥宽度在9mil(或8到9)以上,做阻焊桥就没问题,最好再文字说明需要阻焊桥而非整排开窗_开天窗(即使自己在器件规则定义里已单独定义了器件的topsolder与toplayer间距,但还是建议在制板说明中加注文字说明!) 备注:开天窗是我们不希望处理的结果!
例图参考如下:
谢谢分享,学习啦
好像我就没管过这个,默认开天窗了。
学习啦
没太注意,谢谢小编指点,先标记,有时间再细细研究
有些供应商的能力不够做不了绿油桥,只能开窗了。各有特点
有些供应商的能力不够做不了绿油桥,只能开窗了。各有特点
有3D就是好理解啊
学习了。谢谢
这么小的阻抗桥,厂家工艺能达到吗?最小的阻焊桥不是要有4Mil宽度,那修改后,阻焊桥也没4mil厂家能做不?
没去注意这些。
补充:
1.新手们往往忽略了最直接的沟通对象:合作商__PCB制版厂,不同的制版厂制板能力不同,要学会后外协厂沟通
2.更改距离对象仅限需要阻焊桥的器件,并不是整板做相同设置!
学习了 谢谢小编
顶起 补充建议和好
