Altium Designer不同网络走线颜色的设置
录入：edatop.com 点击：

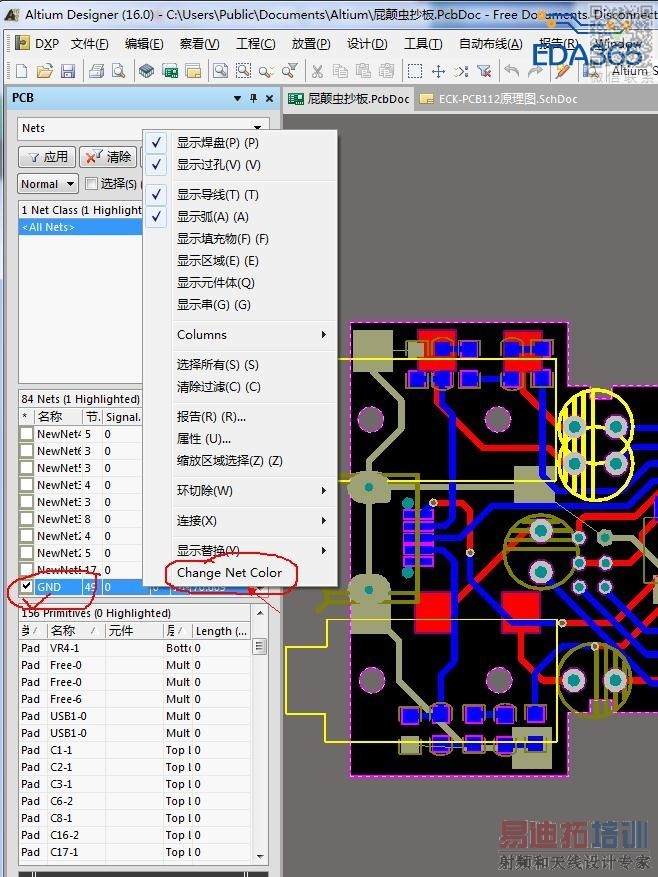

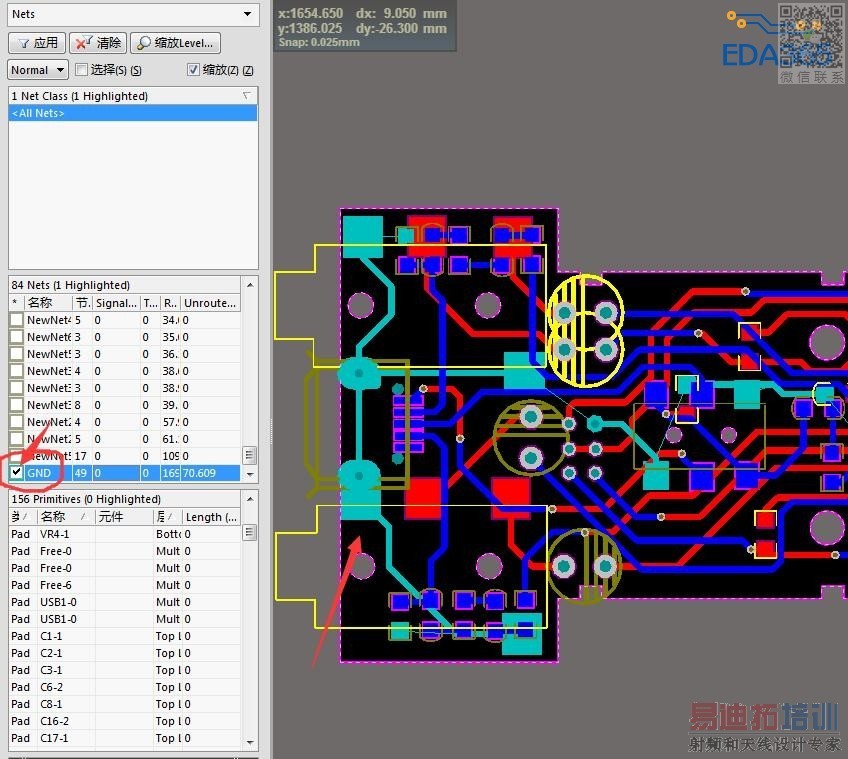

PADS里面对于这个很容易设置，但有好多朋友不知道Altium Designer里面对于各网络颜色是怎么设置的。其实很简单。左侧窗口左下角，选择PCB界面（一般默认在Project界面）选择Normal /All Nets,所有网络会在下面显示出来选择你需要更改颜色的网络，右键，改变网络颜色效果如下：该网络前面的边框也显示了设置的颜色。

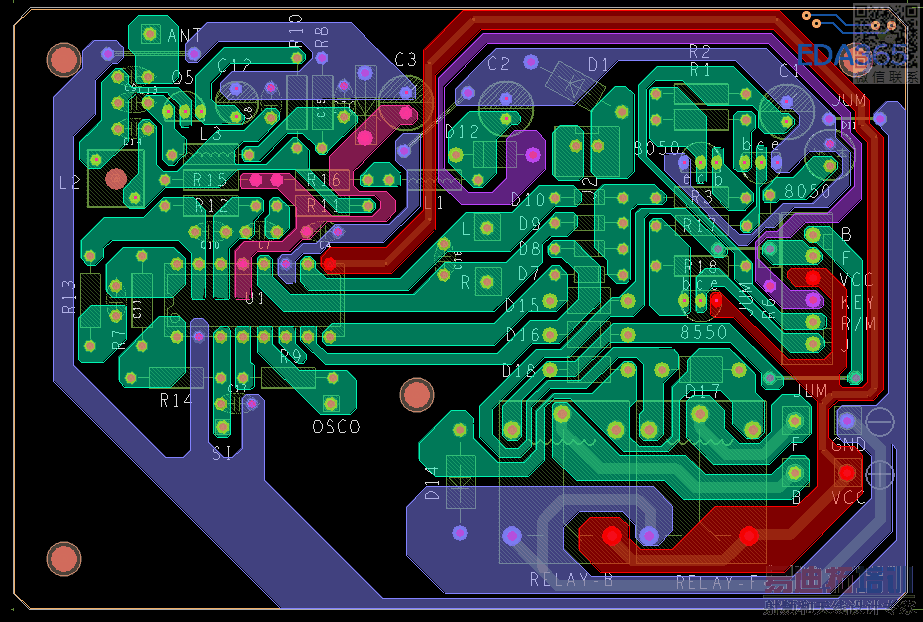

你这是是阿里狗画的，对不?
是用阿狸狗画，不是阿狸狗画。是人画的
指定颜色后分不出top层和bottom层，不知道有没有好的方法区分一下
鸡肋。
哈哈，确实有这个问题。
还要选择开关选项
