求RGB信号layout指导
录入：edatop.com 点击：
请教一下大家，RGB信号走线时需要注意哪些事项，只查到说尽量走等长线，相关的资料也找不全，谢谢
R，G,B还有两个扫描信号：行扫描和场扫描。
这五根线最好是分别包地处理。
如果有R,G,B总线，那么，R0-7,G0-G7,B0-B7，行扫描和场扫描信号都根据LCD_CLK的长度做等长，误差+/-300mil。
学习了。谢谢。
阻抗控制75欧姆，有完整参考层
我用的好像没小编说的那么复杂，是VGA接口电路，用的是CM2009，现在出了点问题，做群脉冲测试时会黑屏，不知道是不是出在布局和布线，我应该从哪些地方入手查原因呢，请小编指教

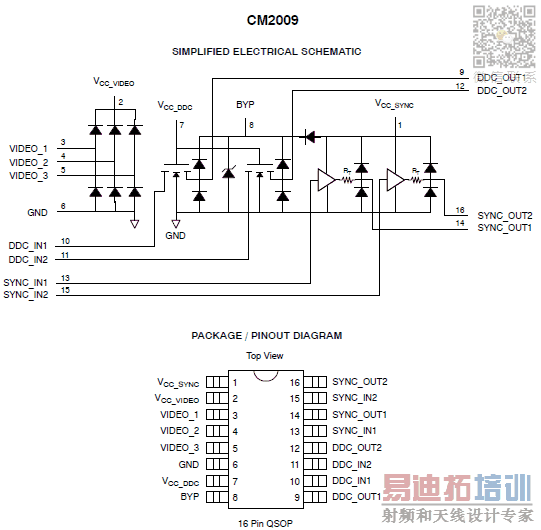

CM2009
学习学习
