protel导出的Gerber为什么对不整齐？

录入：edatop.com 点击：

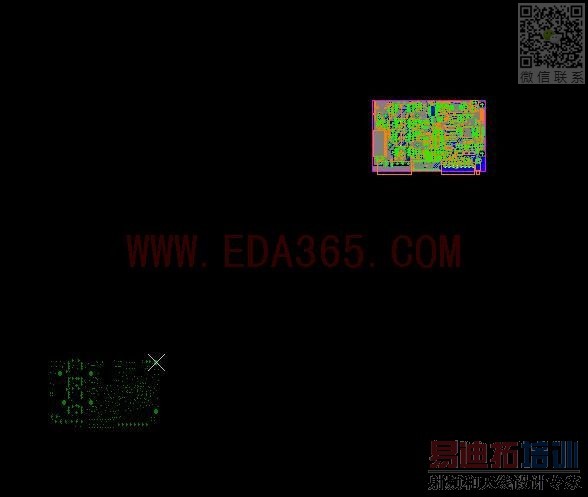

为什么对不整齐?

你的钻孔层和其他层的原点设置的不一致

怎么才能搞成一致啊

在这里设置：

用CAM350打开时，需设置为绝对或者是相对坐标，否则会出现钻孔与GERBER不对齐的现象。

非常感谢，我明白了

学习zh

学习了

找不到那个设置啊
是在protel中还是CAM350中啊?
请说仔细点
谢谢
