AD15原理图上框选器件在PCB板上没反应是哪块设置的问题？
录入：edatop.com 点击：
AD15原理图上框选器件在PCB板上没反应是哪块设置的问题?
1.原理图必须在同一个工程下。

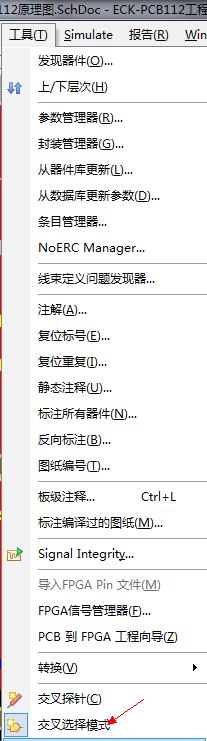

2.在原理图界面点选 工具--交叉选择模式

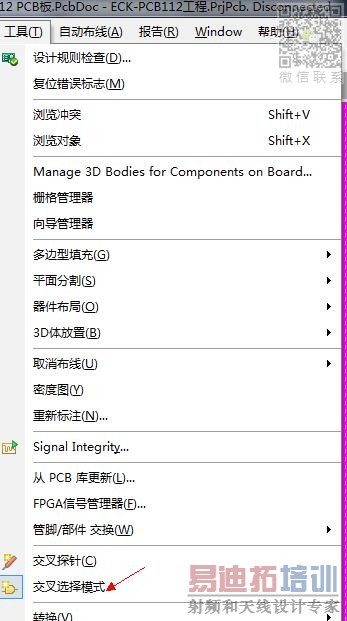

3.在PCB界面点点选 工具--交叉选择模式
4.如果要在原理图中选择后，在PCB板上能够显示在屏幕的中央的话：
选中原理图中的器件并按快捷键T+S就可以了。
@杰1111
没有大神能给解答一下吗
感谢解答

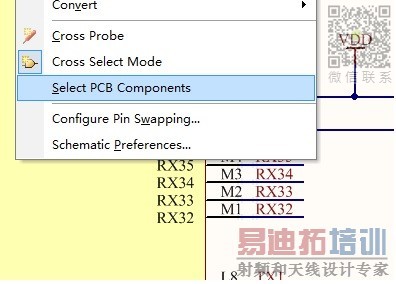

在原理图里面，Tools----Select PCB Components。在原理图选中一个器件，PCB上也是一样高亮选中。
