問一:
请问到哪里可以设定 不要显示丝印层彼此过近(文字丶零件外框)的规则?

問二:
「设计 / 设计规则」中,有没有设定 丝印层彼此过近 的地方?
因为我用「工具 / 设计规则检查」後,虽然没有跳出错误的视窗,

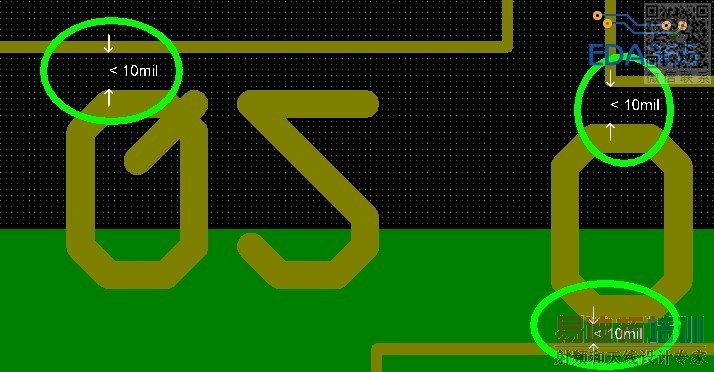

但是去打开「Messages」来看,里面一堆的错误,好像是跟丝印层彼此过近
有关的。
(虽然後来什麽也没动,关掉後,打开同一份PCB,再跑一次设计规则检查,Messages里却什麽都没有了@"@)

两种方法解决:

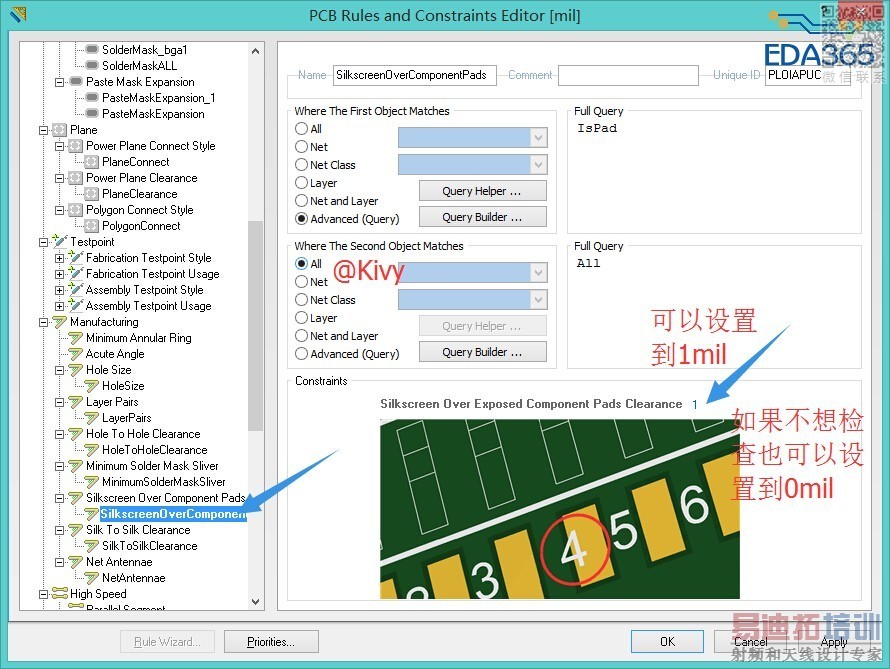

1.你在规则设置里把丝印与丝印之间的间距变小些。
2.DRC的时候把这一项去掉不检查。

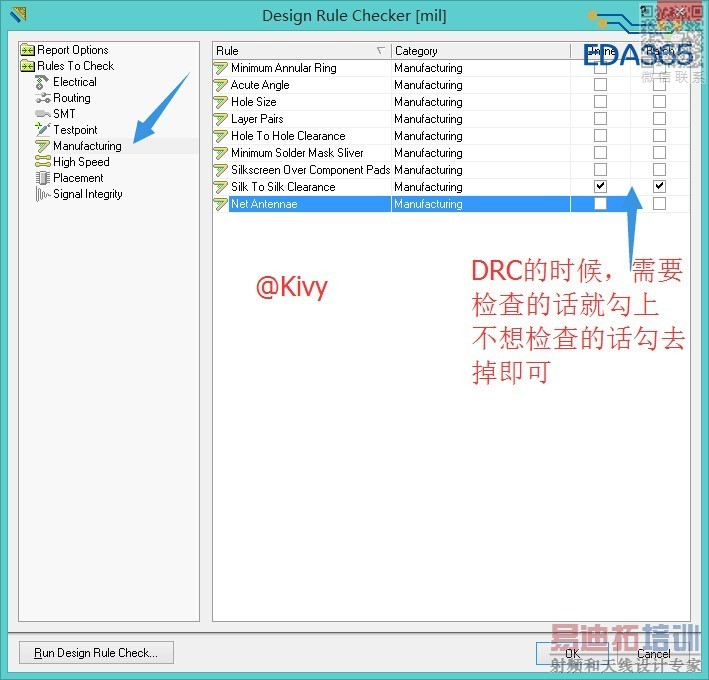

这个是丝印和丝印之间的间距规则设置和检查,详情参考以下图示.



谢谢你们,学习到了!
