PCB金属字制作

录入:edatop.com     点击:

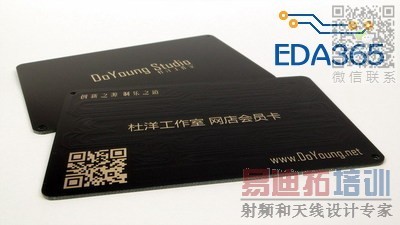

AD软件,想让文字放置在Top层,但又不想文字被绿油覆盖,请问怎么设置?类似下图的效果。


你的意思是想用铜做文字吗?如果是你就直接在TOP层写文字就行了。然后复制这个字在放到到阻焊层。两个文字完全重合

嗯,是这个意思,多谢回复,正是这样!

这名片不错啊

小编,你是想露出对应文字或者团的铜来吧,这个在top solider层做就可以了,制板上叫开窗。

开窗

脑洞大

TOP LAYER+TOP SOLDER;复制下,然后更换层就好了

TOP层有铜,然后直接在TOPsolder写字。

TOP层有铜,然后直接在TOPsolder写字。
