PCB的电流与线宽的关系?

录入:edatop.com     点击:
铜箔的载流量是什么意思?电流与线宽有什么经验设计公式吗?

就是看你单位面积的通流能力,经验一般都认为1oz的铜,表层20mil过1A的电,内层40mil过1A的电流。但是最好实际情况来看。

铜厚,温升。

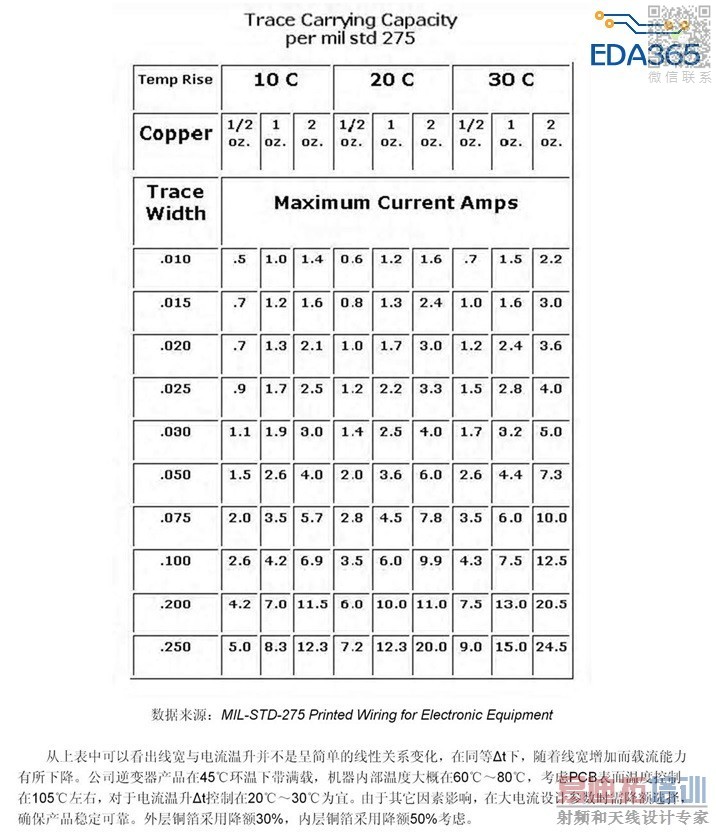

载流能力主要跟铜厚,线宽,温升有关系。非线性关系。请参考下图。

温升与电流


100mA/0.1mm(1OZ厚度)
这是比较保守的估算。
实际工作按这个值定电源线的最小线宽是可行的。

好像有个什么软件可以算的
