Via antipad該獨立設定與建立？

录入：edatop.com 点击：

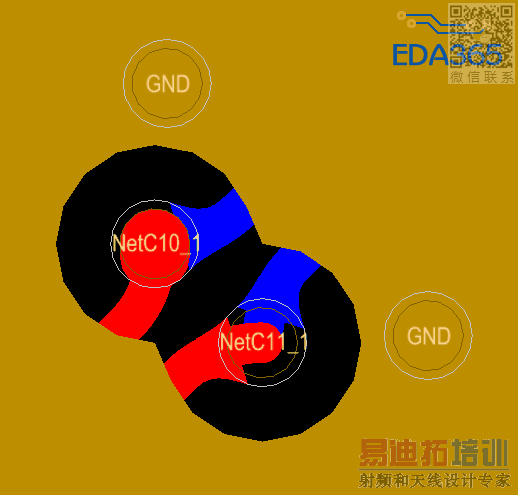

如下圖
目前的軟體的設定統一是根據鋪銅的安全間距來鋪
因此antipad也是一樣的間距
請問假設我只需要在高速訊號線的via上進行antipad的放大
該如何設定
目前我只有想到使用polygon cutout劃出一個多邊形接近圓形擺放，也確實看起來可行
有比較正規的作法嗎?

1、把高速信号网络设成一个calss，设置calss与铺铜的间距。

感謝
已解決
