铜皮与无网络过孔间距设置

录入：edatop.com 点击：

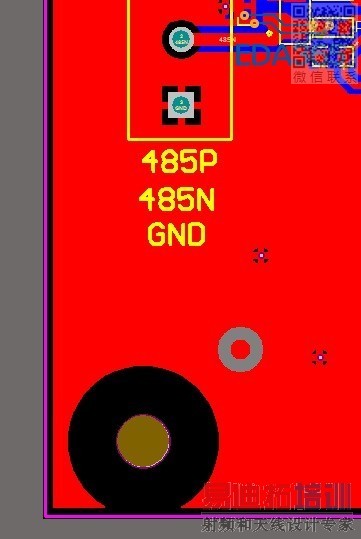

在PCB中有个无网络的过孔，被调用作固定孔，需要挖空周边铜皮；在之前的版本中别人是操作出来了的，但是我试了一下，发现除了isvia，不知道要怎么约束；请教：在无网络无属性的条件下，该如何设置铜间距呢?其他的规则针对他要如何设置呢?

直接画个禁布区

额禁布区也是个办法但是我的板上有很多这种点位的话要如何处理呢?而且我在之前的图上并没有看到禁布区，比较好奇他是怎么实现的~

先给这个过孔设一个网络名（当然不能是地的网络了），重新灌铜后，在取消过孔的网络，这也可以达到隔离的目的

可以单独设置一条规则来实现(如附图)。

规则设置
