求助PROTEL99SE 资深工程师
录入：edatop.com 点击：
求助各位大神；在PROTEL99SE画了 禁止布线层；覆铜设置为GND；覆铜后；禁止布线层外仍旧是一片铜，禁止布线层无作用一样。请教各位如何解决。
图片；
点开覆铜属性，里面选择删除孤岛铜皮
禁止布线层是不是封闭的， 禁止布线层外面是否有GND网络或过孔，再就是如楼上所说 删除死铜。
一般来说是外面有GND的焊盘和过孔，请检查下
不是这里导致的。
不是这些导致；
有没有关于禁止布线层的设置的菜单?
那有可能是间距规则使能没勾上。
图发上来看看

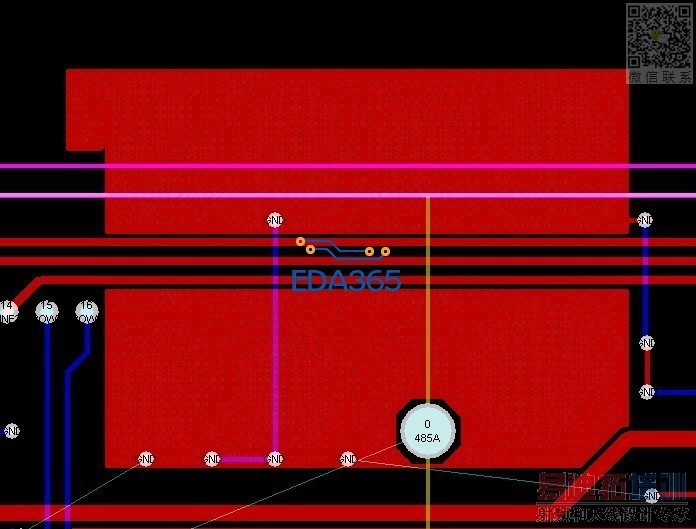

图片；
图片；
禁止布线是禁止布线的，不影响敷铜空间好不?你的敷铜都敷到外面去了亲。。
这个神奇了，铜根本没有让开禁止布线层这根线，是连在一起的，所以外面不是死铜性质，但是覆铜让开了“485A”这个串口PAD，说明Clearance这个规则是起作用的，覆铜网络选的是GND，这个也看得出来，是不是KEEPOUT这根线选了GND网络了（家里没装AD，平常也没注意KEEPOUT的东东能不能有网络属性）。
大哥；就是因为敷到外面去了；所以才请假各位大侠啊。有没有什么设置方面的东西?
非常感谢你的回答。谢谢！ (只有你了解了我问题的出发点，谢谢！)
我的使用Protel 99 SE。有10年的Protel 99 SE使用经验。遇到这种问题。我也束手无策；继续请各位知道问题的大侠帮助一下；
KEEPOUT这根线不是GND网络，我特地检查了、
