CAT6 4层PCB布线问题求教

录入:edatop.com     点击:
遇到一个满足网络线缆CAT6标准的PCB,是4层板,但是不懂里面的梳状线路是起什么作用的,在此求教各位大侠,还请不吝赐教,先谢过了。

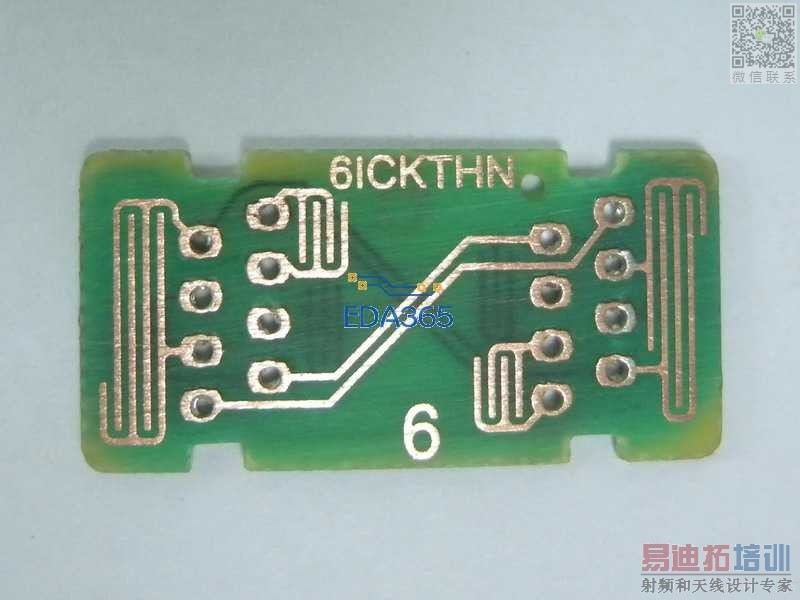

TOP

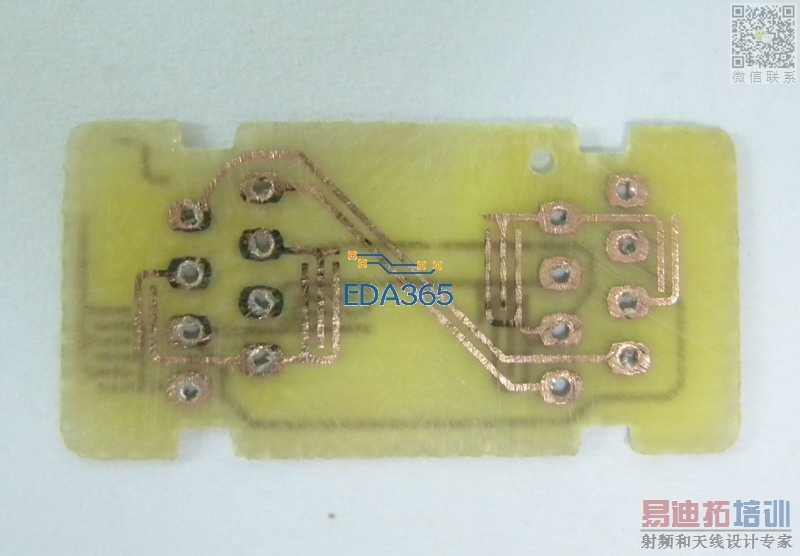

M1

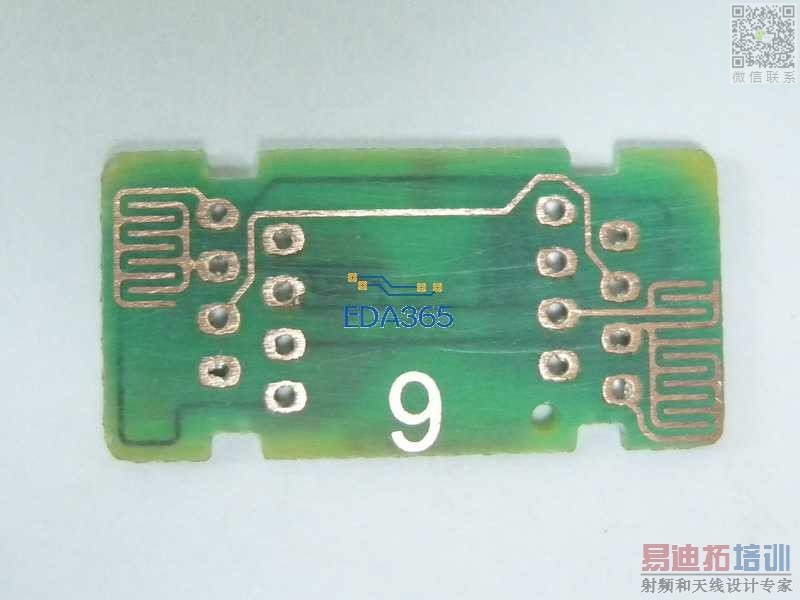

M2

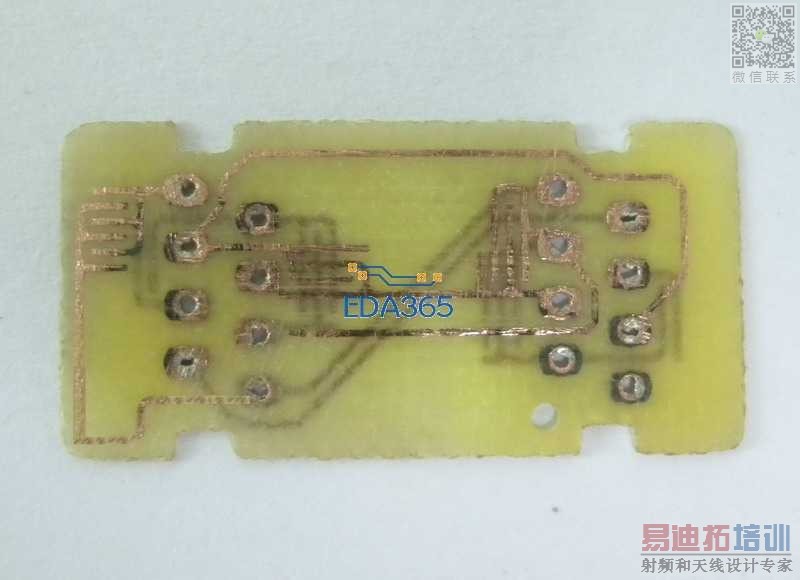

BOM


微带线耦合器。

又见微带线啊!

LZ只是丢一下个贴,就消失了

抱歉啊,上班比较忙

对微带线耦合器一窍不通,能告知具体作用和设计方法吗?多谢

这个不是PCB工程师关心,而是射频工程师用ADS或者HFSS仿真得到的

但很多小公司恐怕没有射频工程师

所以只能自己看啦

我们就是小公司,结果自己看不懂,又不会仿真,所以来求教大侠
