请问怎样给过孔盖油?
录入:edatop.com 点击:
请问怎样给过孔盖油?我用的软件是altium designer 9。
谢谢大家
谢谢大家
已经解决

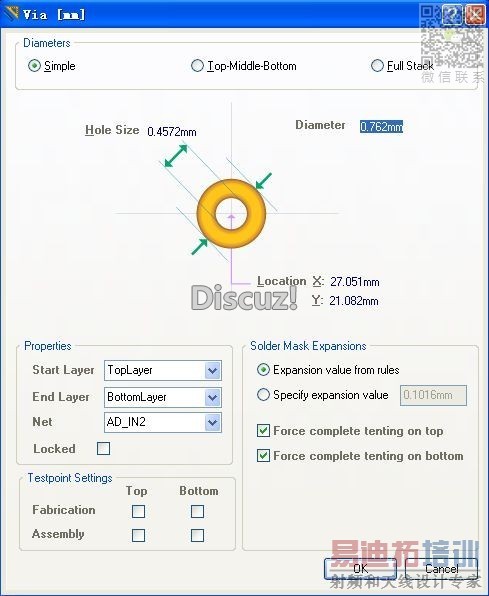

双击过孔,在过孔属性中选中 Force complete tenting on top和Force complete tenting on bottom即分别为选中的过孔的top层与bottom层盖油。
不用那么麻烦!你告诉打板厂,要他做过孔盖油,他们自然会处理好!
一个个双击改是很麻烦的。你可以点击一个过孔,然后右键find similar objects 点击ok 后在PCB inspector的浮栏中勾选solder mask tering - top和solder mask tering - bottom即可整版修改了。
谢谢分享。
