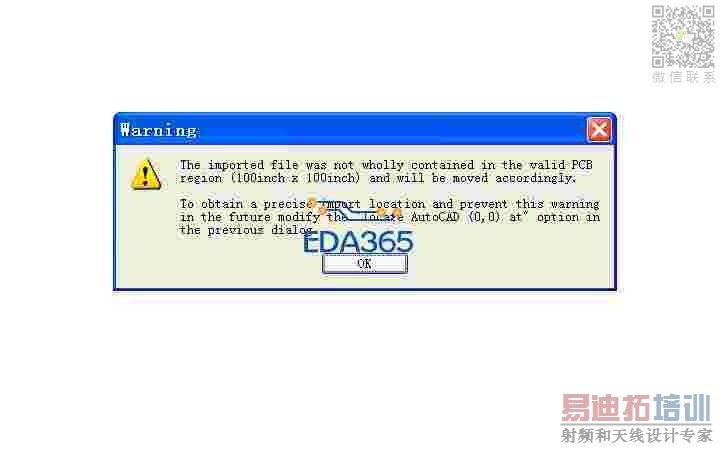

AD9导入CAD板边报错，请工程师指点

请核对下你导入的单位是否和你CAD中的单位一样，单位不统一的话 回报错

大概看了一下出错信息。好像是DWG文件中原点设置得不对引起的。小编要么在CAD中重设一下原点。要么把DWG文件传上来我帮你。

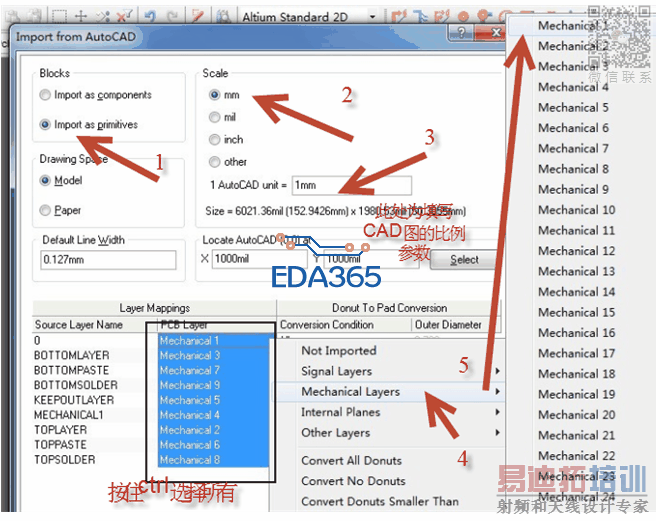

后面我自己研究了一下，发现有这么个规律。CAD图纸的左下角会对应select所选择的坐标位置。如果我把CAD图纸设置的较大好比是A1纸之类的就很容易报超出范围错误。这个跟CAD图纸的坐标原点关系不大，只在于纸张的大小。因此后面我的做法是把想要的部分拷出来放到新建的A4图纸中，然后再导入到AD9中。还有select的那个（x，y）坐标如果填写（0,0）的话并不对应坐标原点，可以尝试select然后选择坐标原点，会发现获得一组比较诡异的坐标值，坐标值与坐标原点的关系不明确。之前我操作的时候就往里面写（0,0），于是就很容易出现超出范围的错误。

谢谢您图文并茂的指点，谢谢，新手非常 需要您这种大侠的多多指点啊

我原来好像是把DWG文件在CAD中打开.拷至原点处解决的.
我那个时候认为是CAD中的物件距CAD原点太远引起的这个问题.
额..时间太久了.有些细节忘记了..

另存为DXF导入木有遇到过小编的问题，另外，CAD里面的图纸要做好原点，不要很随意的弄得图纸很大一张，DXP里面的文件一般都默认的是比较小的。

这个是CAD的图纸范围太大，超过AD图纸的范围引起的
