用AD怎么同时画两根蛇形线？急急急急急急

录入：edatop.com 点击：

用AD怎么同时画两根蛇形线?
特殊要求需要两根线一起走蛇形线，相当于差分蛇形线 T+R只能走一根蛇形线怎么才能两根一起走蛇形线呢?求教大神

先设置差分对，差分布线，差分等长调整

T + I

高人差分拉直线再等长调整是吗怎么调整啊 ? 求教

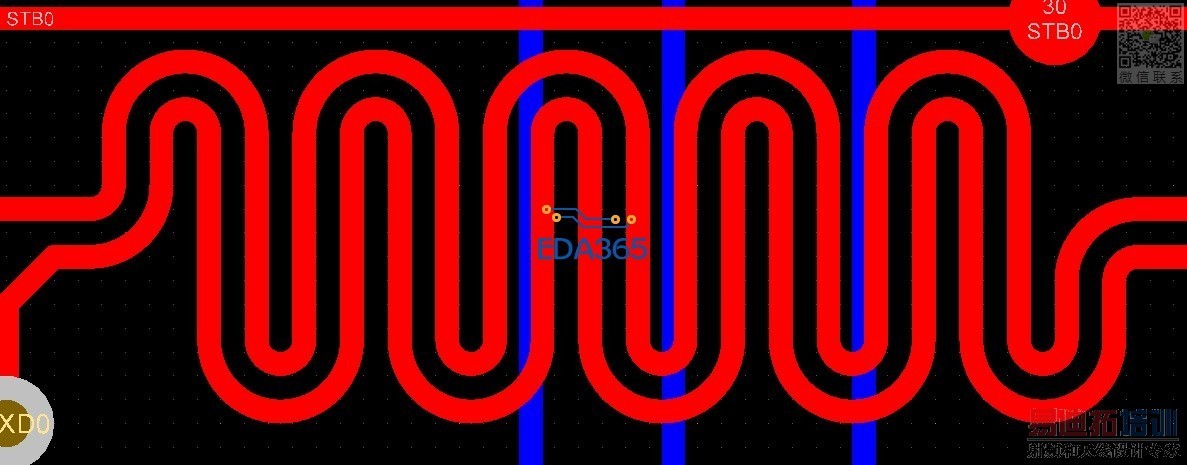

看一下图片可以了

已试,可行.

画好差分后，TI就可以

9.4的版本快捷键不是T+I
