安全间距检查不出来，为何？
录入：edatop.com 点击：

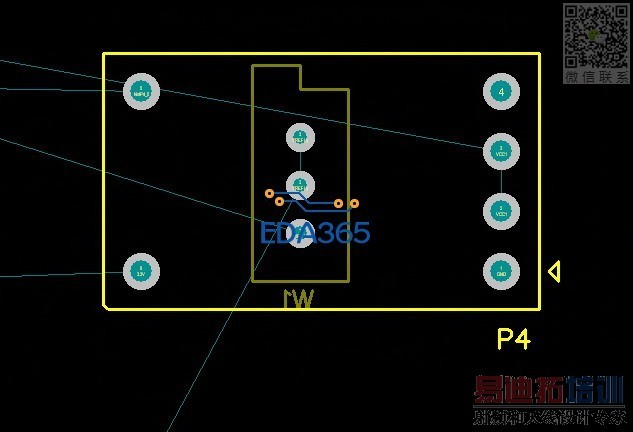

在图中未正反两个直插器件放置，为何做RDC时不报安全间距错误?
1.可能你关了整板的DRC，或者关了器件间距的DRC。

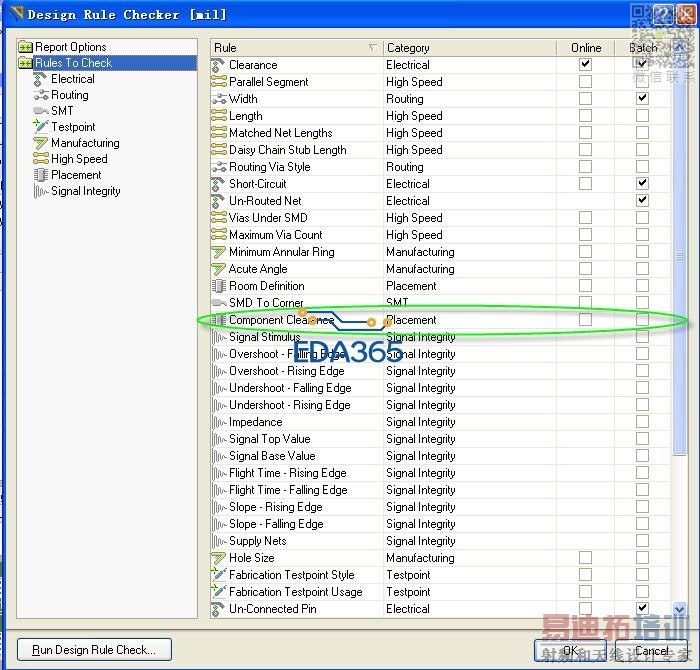

2.又可能你在规则里面没把器件间距的选项“打勾”。
3.建议器件间距不做DRC检查，不然密的板子会很多报错，尤其是BGA区域。如果板子不密，不检也罢！
回答的不错，应该是这样的！
有可能是你在环境设置里面的PCB编辑的界面里的Online DRC你没打勾，又或者你是视图管理里面的DRC Error Markers 这一项未打勾
从图上看，不是你DRC的设置问题，应该是你的W1在底层，P4在顶层，这样的话是不会报错的。

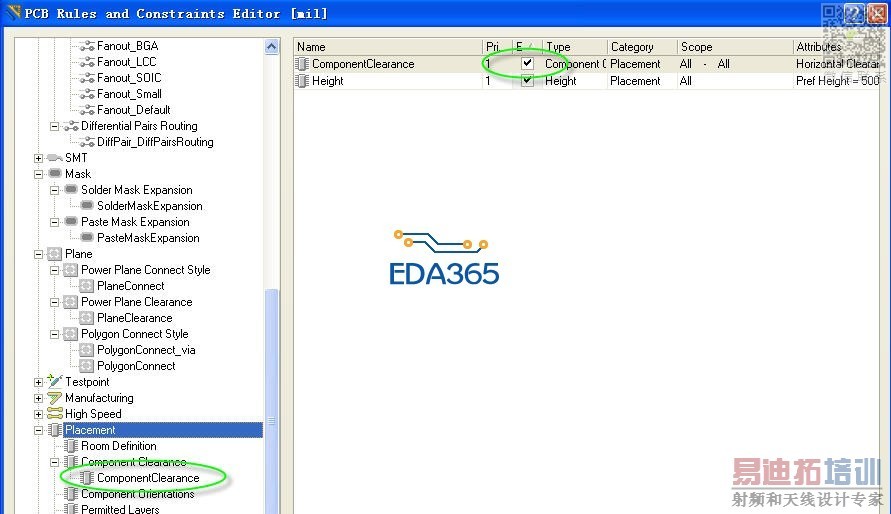

我在规则和DRC时都已设置好，但RDC不报错，这样会引起焊接问题。有没有办法通过规则设置解决?
这个是潜意识的逻辑关系，明知道W1放在底层会干涉到顶层的元件，那么W1就不要放在这个位置；如果W1先安装，剪掉引脚后，不干涉顶层的元件，此时，要不要规则均可。
这个属于高级规则的操作，设置元器件的高度，同时添加一个规则，设置W1焊盘的高度即可。逻辑上存在，具体怎么操作，不会。
