求助帖，布线时按*键不能放过孔

AD10，打开了以前画的一块板子(也是AD10建立的)想继续画完，结果发现按*键发现在布线时不能换层并放置过孔，过孔规则设置的是0.4mm/0.8mm；但不布线时可以在顶层底层切换，以为是4层板的缘故，就把电源和地平面去掉了，结果还是这样。并且只是这个PCB板有这个问题，别的PCB图没事。
将该PCB另存为低版本的后再倒入就没事了，但设计规则貌似就和原来有出入了。
求教，我这个问题出在哪里?是设计规则有问题吗?应该如何解决?
另外，板子后面那张类似打印纸的白色矩形背景如何去掉?
---------------------------------------------------------------------------

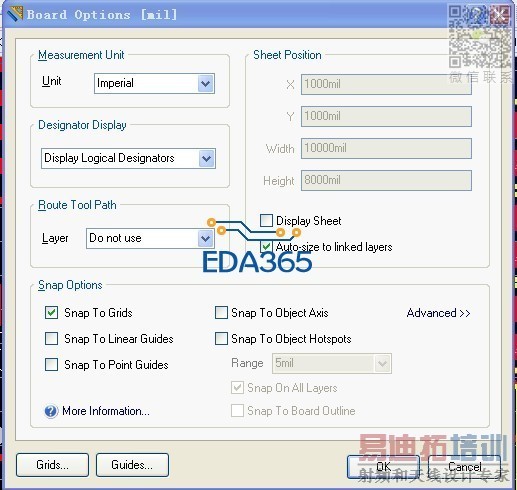

板子后的白纸选项  可以这样操作：DESIGN => BOARD OPTION 弹出对话框的右边区域有DISPLAY SHEET 复选框 ，取消选择后就没事了。

-----------------------------------------------------------------------------
按*无法换层加过孔的问题，是这样解决的：

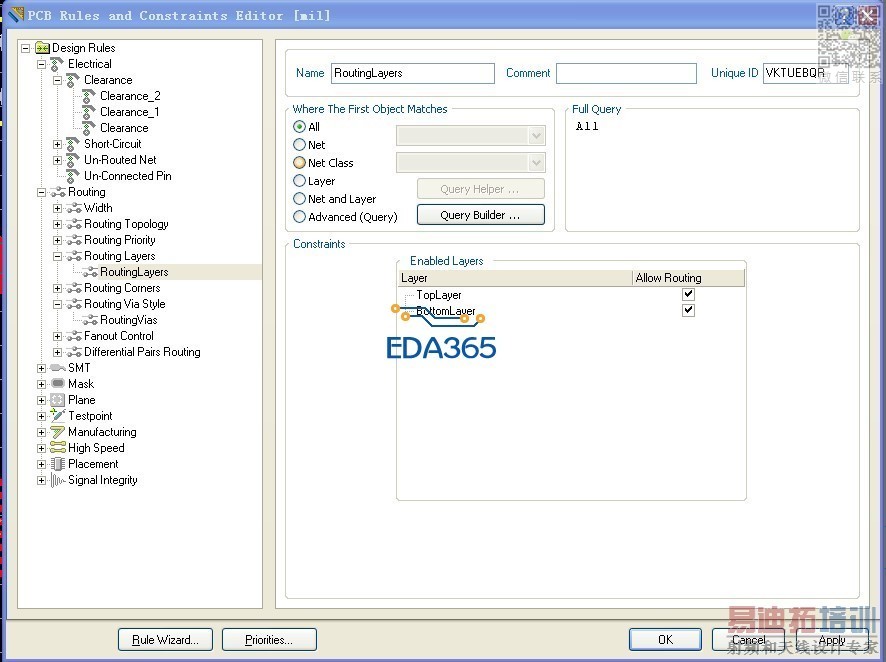

DESIGN => RULE   弹框里看 Routing部分，再选择Routing layers，看里面的Eablelayers中的上下两个层的复选框勾上。

你可能只打开了一层，你要至少打开两层才可以用星号键

四层全开的。

可能是规则设置的问题，小编可以仔细检查下你的规则

已解决，可参：
求助帖，布线时按*键不能放过孔
http://www.pcbbbs.com/forum.php?mod=viewthread&tid=257751&fromuid=63313

希望小编能将原因整理到此贴（有头有尾）
