无网络的PCB转化为有网络的
录入：edatop.com 点击：
我这现在一个PCB文件，不过没有网络，如何转化为有网络正常的PCB，根据铜皮连接关系出来的网络表再导回PCB文件得到的板，铜皮没有网络标号，如果让焊盘、过孔、铜皮等具有连拉关系的均有网络标号，也就是成为一个标准的成品PCB，有没有哪位高手有这方面的办法。

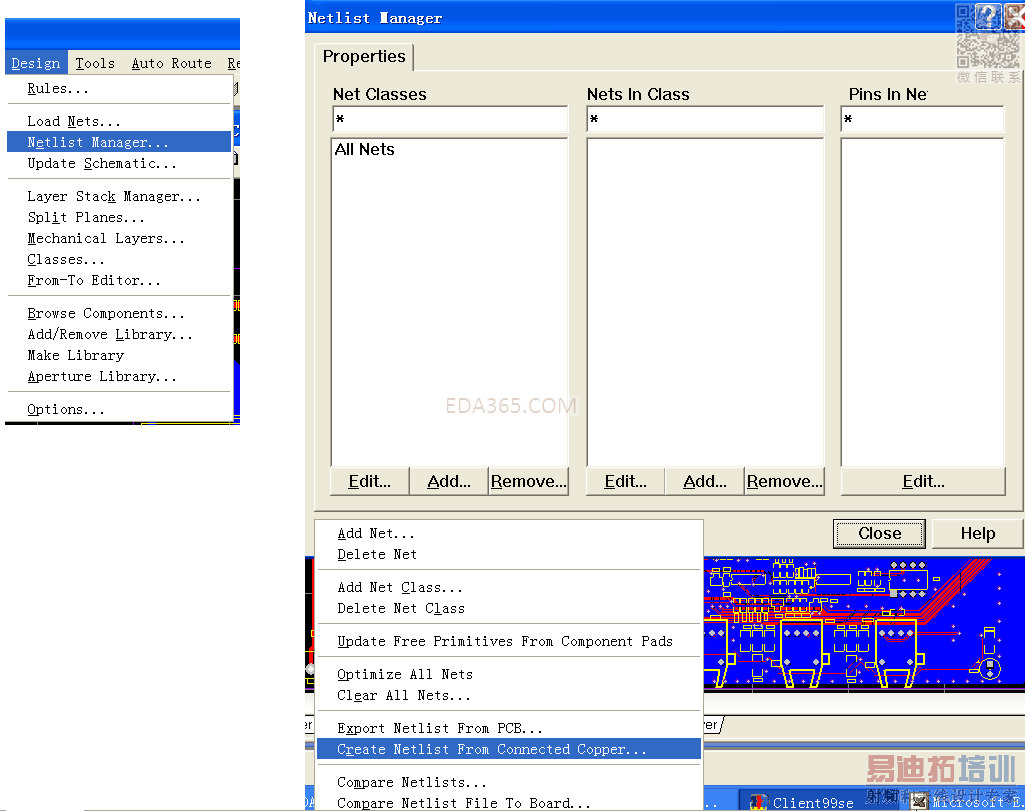

请见上图
net maneger->create nets from polygon
电脑没有装99se，无法给你图.
我也想知啊！以前做的全是手工布线，近来想用自动布线！
可以使用原理圖UPDATED PCB就可加上網絡，不過加之前要保證PCB的名稱和封裝要與原理圖一致，否則PROTEL軟件是無法實現的。
可以使用原理圖UPDATED PCB就可加上網絡，不過加之前要保證PCB的名稱和封裝要與原理圖一致，否則PROTEL軟件是無法實現的。
如果是用AD6的话，执行步骤如下：设计》网表》配置物理网络，待处理完成后点 执行就可以了。
想知道没有原理图会怎样?
想知道没有原理图会怎样?
那只有一个个网络加上去了吧
Jimmy 能不能上一個圖說明一下呀 或者告訴完整的菜單命令，我怎沒有找到在什麽地方有上面的net maneger->create nets from polygonEDA36
请见上图
感謝JIMMY先生的回覆 謝謝
