能不能大焊盘里随意添加阻焊（绿油）请资深工程师指点
录入：edatop.com 点击：

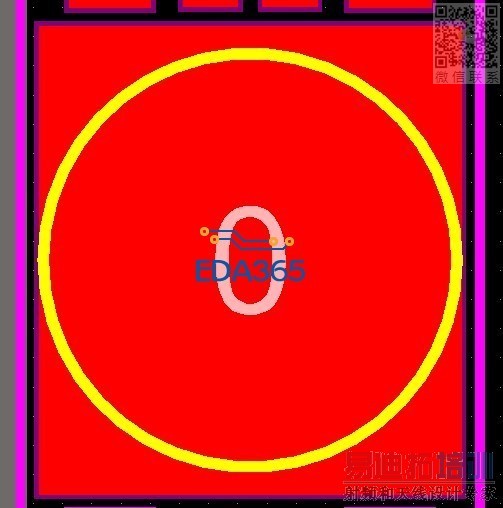

我想在这个方形大焊盘里加上重要的一圈丝印，想要加丝印就必须丝印底下不开窗是吧?而阻焊层在protel里的性质是负片的，能不能对阻焊（绿油）的操作像正常放置这样操作呢?
自己先顶一下再说。
把这个焊盘选择不开窗，然后在需要开窗的位置手工放置阻焊。我能想到的就是这么个笨办法
很大的SMD 焊盘，在SMT 时候都要讲究技巧的。一般不建议做很大的焊锡层，这样的话，1，吃锡太多，加工费高， 2. IC 不容易归位，被专业巨大焊盘随机拉住。
一般的做法是开一个十字架或井字形状的焊锡层，但是在阻焊 请copy 同样一份！
之前，还有把 这个巨大焊盘单独编辑，改 焊锡层参数为 -500mil ，改阻焊层参数为 -500mil
我这样做的目的是大焊盘是为了给大功率LED散热用，不上锡，大焊盘里加字符是为了标示原件位置。
