用AD的朋友帮我看下这个问题

录入:edatop.com     点击:

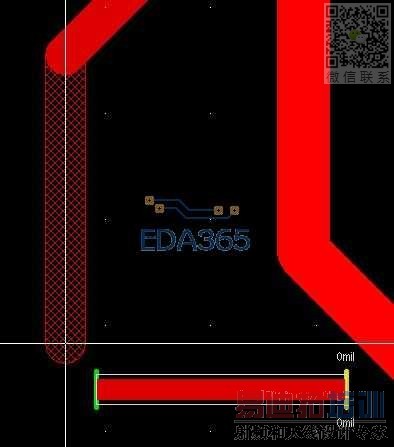

我的AD出线怎么是格子状的啊,在那里设置成实心状的啊? 谢谢了

AD09好像是这样子的哟。你画好之后会变成实心的嘛。

难道就没办法给改成实心的?

我的貌似用INSERT走线出来就是实心的呢

我看ALTIUM宣传视频走出来的好像是实心的呢,真不知道哪里设置呢,小编出来帮下忙啊

其实这个都是设置的快捷键的问题吧,有些人设置走线快捷键都是直接将insert设置成

这里面的这个快捷键, 用这个快捷方式走出来的线都是格子状的线的, 你想要的话我可以把我的快捷键发给你,不过我设置的东西比较多,比如小键盘我都设置成了一些FILL POYL 并行走线什么的一些快捷键,还有整个PCB界面也被我设置了, 如果你需要的话我可以共享出来,嘻嘻.

这个是视图问题吧,和快捷键什么关系?你的走出来的是实心的啊?

呵呵 这个不是视图的问题, 我现在已经更改了我的界面显示效果,但是我用insert走出来的线都是实心的, 我直接用鼠标单击上方的快捷走线图标走出来的线就是网格状的.



我晕,兄弟你太帅了,说不定是AD的BUG,都被你弄出来了
交互式走线的快捷键哪里设置啊?我都是按PT放线的,怎么一个键放线啊?
朋友给截个图,我改下试试

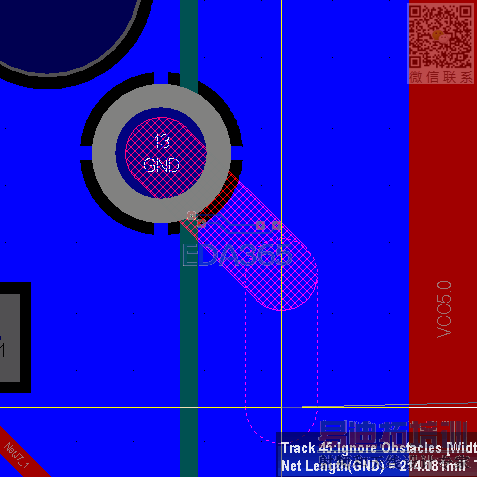

还有,我看你图上那里走线下面显示线长什么的,怎么弄出来啊,我按SHIFT+G, 看不到线长啊,你的图上的那个可以啊

这个并不是什么BUG.一键出线就是关于快捷键的设置了呢,,论坛里面很多帖子的.你可以找找看,快捷键的话要依据个人喜好来设定的, 我这个显示线长也是一个视图模式里面调出来了,具体在哪我也记得不是很清楚了,我都是刚刚开始接触AD的时候就设定好了,然后导出来模版,换了电脑或者重装AD以后我都是直接重新导入模版,不需要再去一个一个设置了,我去找找看哦.

这个并不是什么BUG.一键出线就是关于快捷键的设置了呢,,论坛里面很多帖子的.你可以找找看,快捷键的话要依据个人喜好来设定的, 我这个显示线长也是一个视图模式里面调出来了,具体在哪我也记得不是很清楚了,我都是刚刚开始接触AD的时候就设定好了,然后导出来模版,换了电脑或者重装AD以后我都是直接重新导入模版,不需要再去一个一个设置了,我去找找看哦.

谢谢你了啊朋友,看到你那个武林外传的头像有亲切感。
你在杭州上班吧,杭州我去过几次,现在在安徽这边做硬件,以后有机会去杭州发展了可以联系联系你哦
好了 就这样 呵呵

谢谢分享

走线的时候 按一下“1”键就可以切换预拉线模式了

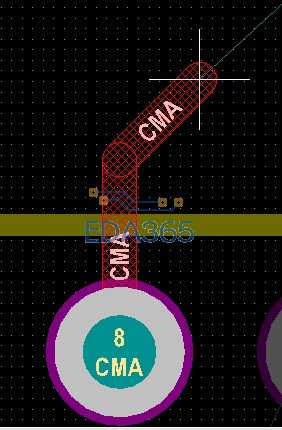

这个我知道,我问的是走线显示样式,不喜欢网格样式的,想和PADS那样的实心样式
