请教资深工程师，过孔能不能改成椭圆
录入：edatop.com 点击：
想请教高手，能不能把过孔改成椭圆的，我是用的AD9，谢谢

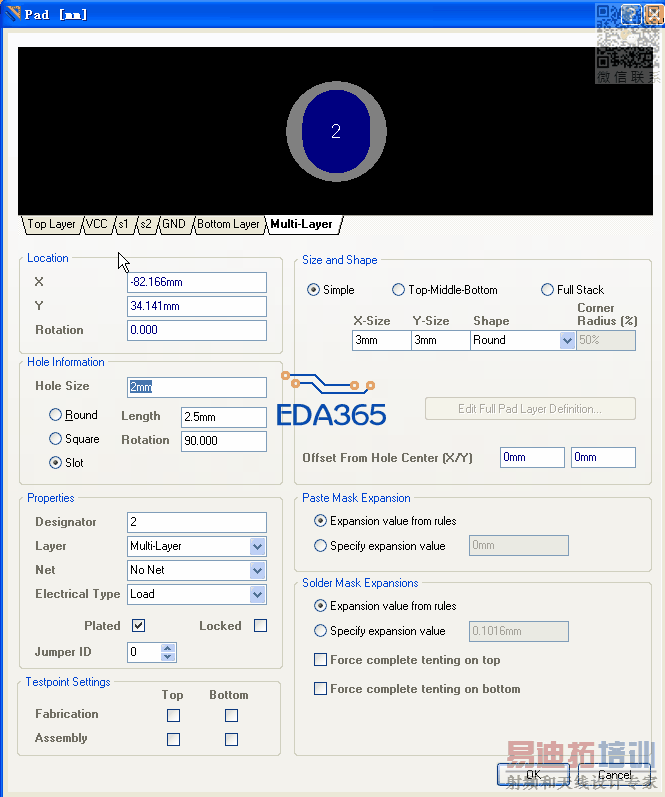

可以的，双击PAD出现对话框里面有更改选项，把X和Y的尺寸改下就好了
焊盘（pad）可以，过孔（via）不可以
下次提问问题表述清楚一点嘛...你问的是过孔...截图的确实Pad....过孔的话貌似是不能改成椭圆孔径的..但是Pad是可以的...
如果真是VIA要搞成槽孔。可以先把VIA转成PAD，就好操作了。
另：槽孔如果太小了。厂商是做不出来的，或者收费粉高。 相信VIA肯定没人这样作。
哈哈，楼上，简单点，你不如直接让他用PAD，别用过孔，不就完事了?
如果VIA转PAD，改孔，再转VIA，估计也不支持那特殊孔了
看来都会了
对呀。我也只会改焊盘，不会改过孔，求高手啊

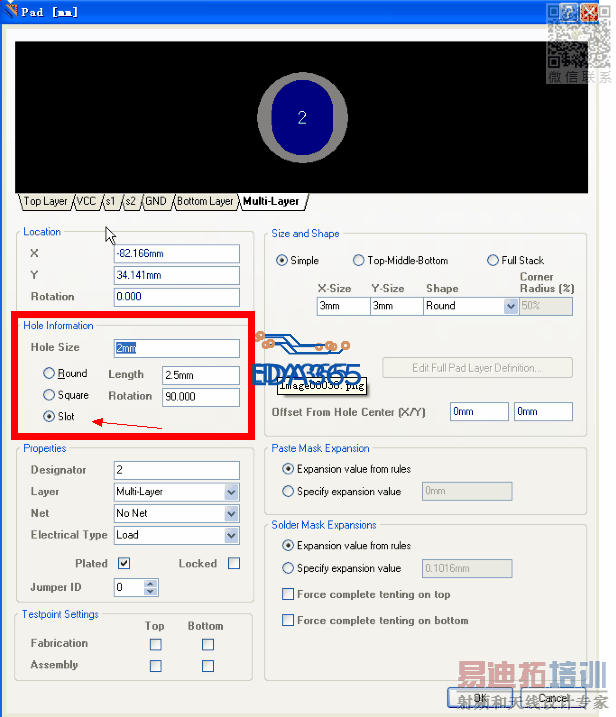

可以按照四楼进行设置 记住关键点是在Slot的设置。各位回答问题的最好指出关键点，或者关键点着重标记下，别人一看就能意会
