AD如何打印PCB孔类(含过孔,直插件的)的检验文件?

录入:edatop.com     点击:

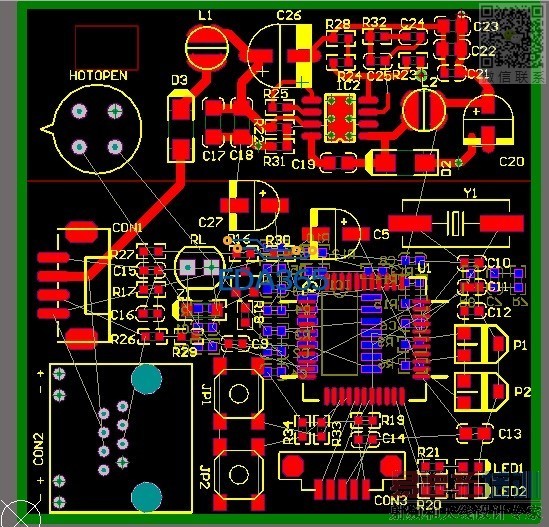

AD如何打印PCB孔类(含过孔,直插件的)的检验文件,我设置成图1,但打印出来只有过孔而没有直插件(CON2和RL等直插件的孔没有打印出来)的孔图2;PCB原图如图3,请问怎么设置成打印出过孔,直插件的孔的检验文件,除了边框不能有其它的东西,请高手赐教;




打印这个 干什么用的?
