原理图更改位号后如何更新到PCB
录入：edatop.com 点击：
一个pcb在改板的时候将原理图的位号重新编号了，由于这个是成熟项目，已生产很久了，现在老大要求将位号改回去，如何实现呢，求各位大虾帮助
做完上图的步骤后，在原理图里可以更改原来器件的序号，可以增加新的器件，原理图更新到PCB后，PCB中原来的器件会跟随原理图更改序号，新增的器件会新出现。
问题补充，改版的时候部分电路有变化，器件有增加
增加的器件位号用U?、C?、R?……
然后使用快捷键T、U，就会自动编带?的器件
在PCB中进行元器件LINK到原理图，然后原理图中改了器件的值，就会更新到PCB中，器件位置不变，只改序号。
能否说下具体操作方法，ths

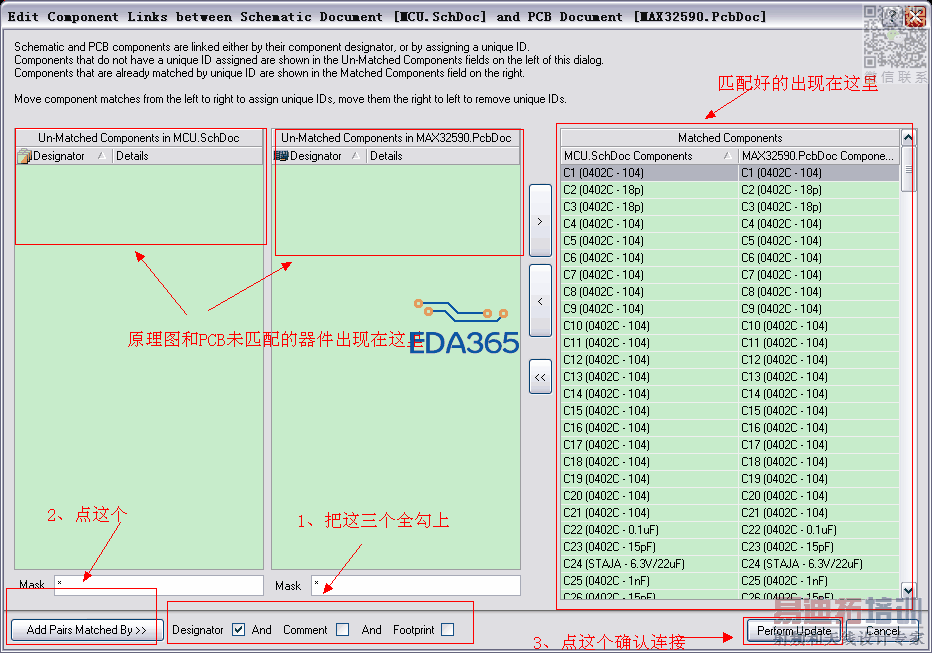

执行 Project--Component Links...
做完上图的步骤后，在原理图里可以更改原来器件的序号，可以增加新的器件，原理图更新到PCB后，PCB中原来的器件会跟随原理图更改序号，新增的器件会新出现。
ths
