altium designer工具提升设计效率之--快速给各走线层灌铜
录入：edatop.com 点击：
通常PCB走线完成后，需要对各个走线层进行地网络的灌铜处理，那么怎么才能很快的实现多层板的灌铜处理
呢?
A：

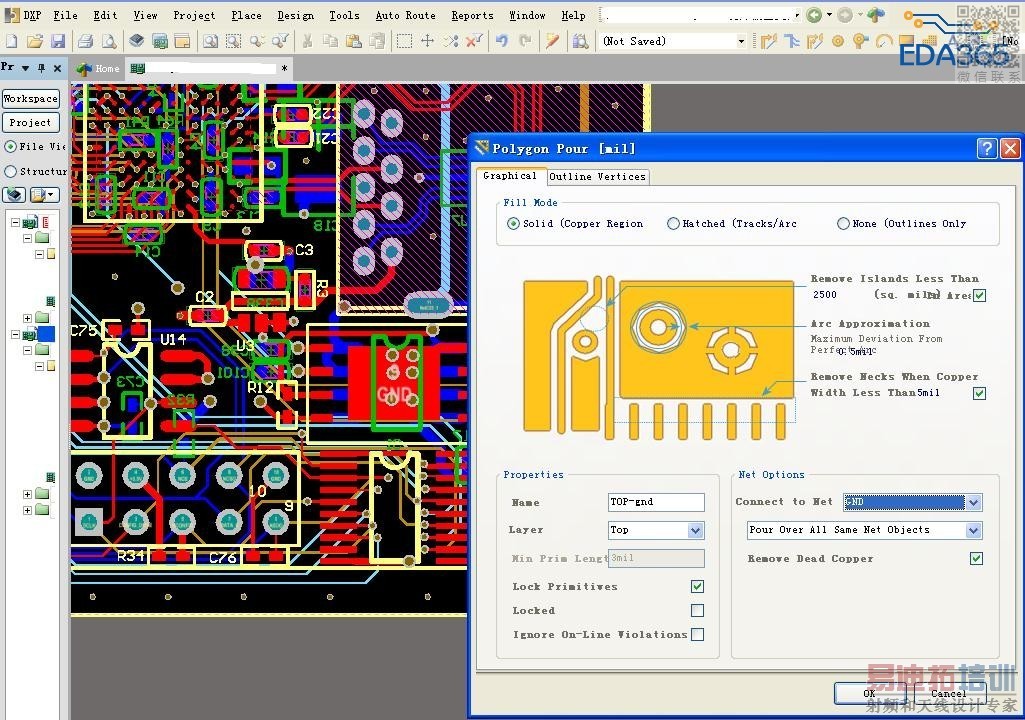

任意选择一个走线层，如top层，进行灌铜设置，画出边界见步骤1-2-3:

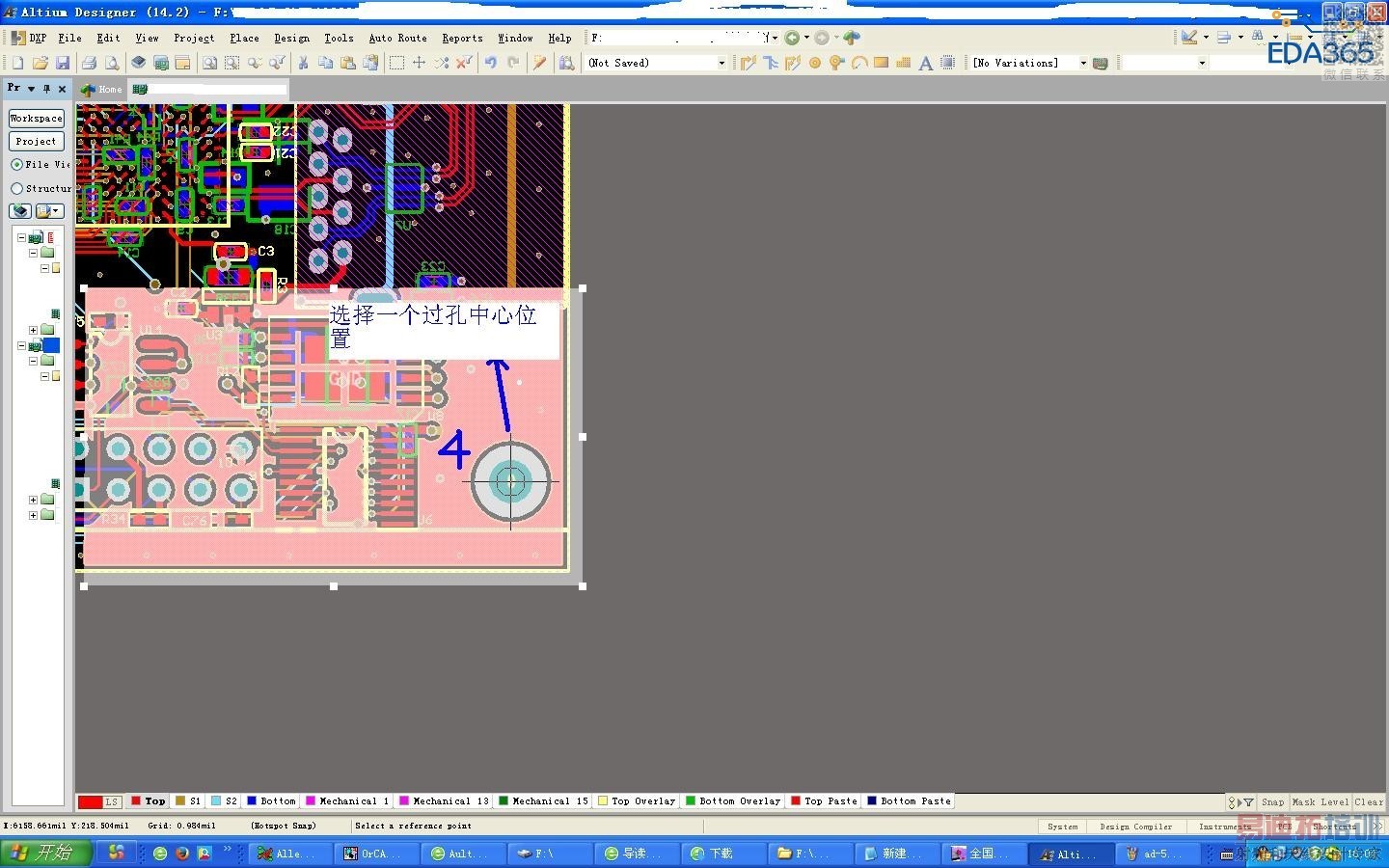

B:选中上面灌铜是shape，执行复制（键盘ctrl+c），此时鼠标会产生一个十字光标，任意选择一个过孔中心
位置为参考位置-4：
C:切换需要灌相同形状的信号层，如Bottom层-5：
D:执行粘贴命令，edit->paste special ，勾选如图，执行后，鼠标光标上会出现一个与top层灌铜相同的形
状-6-7
E：将鼠标上的十字光标移动到上述选定的过孔中心，并单击鼠标左键确定，即可完成相同形状的灌铜了-8-
9-10
F:需要给其他走线层灌铜处理，返回上述步骤C执行。
--------------------------------
专注.诚信.分享.合作.发展
fyi
best wishes！
1157323783
longsoncd@sina.cn
Longson CD
--------------------------------
呢?
A：
任意选择一个走线层，如top层，进行灌铜设置，画出边界见步骤1-2-3:
B:选中上面灌铜是shape，执行复制（键盘ctrl+c），此时鼠标会产生一个十字光标，任意选择一个过孔中心
位置为参考位置-4：
C:切换需要灌相同形状的信号层，如Bottom层-5：
D:执行粘贴命令，edit->paste special ，勾选如图，执行后，鼠标光标上会出现一个与top层灌铜相同的形
状-6-7
E：将鼠标上的十字光标移动到上述选定的过孔中心，并单击鼠标左键确定，即可完成相同形状的灌铜了-8-
9-10
F:需要给其他走线层灌铜处理，返回上述步骤C执行。
--------------------------------
专注.诚信.分享.合作.发展
fyi
best wishes！
1157323783
longsoncd@sina.cn
Longson CD
--------------------------------
能有类似allegro z-copy的功能就好了
谢谢小编分享
了解下了
一般比较空的，不密的板子可以，否则铺完检查DFM 能累死你
这种方法还是很快捷的，比如PCB WINDING BOARD用此方法效率很高啊。
你的敷铜方法，是快捷，只是我从电气角度考虑，觉得怎么样敷铜都是简单的动作，所以没觉得，有折腾的
有更好的方法也分享出来啊 大家学习一下啊
这样子敷铜，没有看出什么方便之处
