关于AD09网表导入时设置Automatic与Global的应用
录入：edatop.com 点击：
最近做用AD09做的一块板子，一般网表设置成Global，然后直接导入到PCB中的，结果悲剧了！

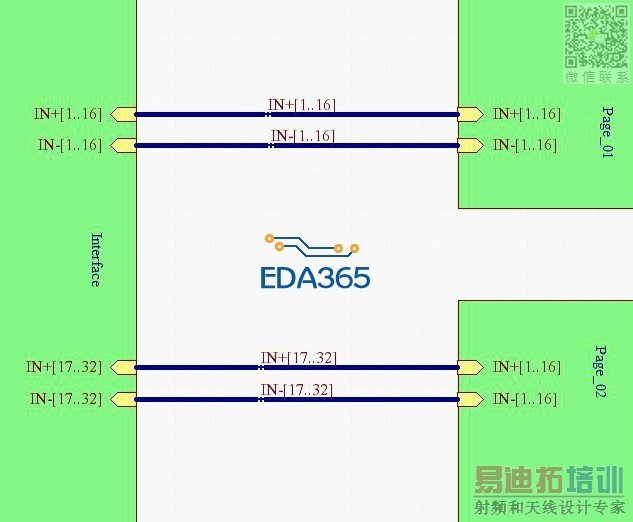

因为原理图都是按照“总图”连接，有两张子图的总线网络是一样的，但是在总图中却不是连接在一起的。（见下图1）
原来两张子图Page_01和Page_02相同网络IN+[1..16]/IN-[1..16]并不是连载一起的，而是接到Interface子图中的IN+[1..32]

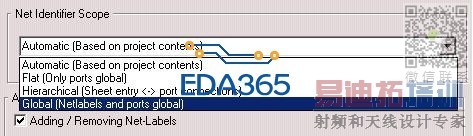

和IN-[1..32]，组成32对差分网络。在网表导入设置中设置为Automatic后,Page_01和Page_02的网络就没有连接到一起。
先占个沙发~
虽然这种总图连接方式虽然信号的流向清晰，但是在设计PCB人员来说就比较“坑爹”的。
个人觉得，做原理图的时候最好不要应用总图方式、以及PORT等，直接采用NET比较好，这样不会产生误导，导入PCB时就设置成Global。当然，可以采用文本属性来编辑表示信号流向或注释。
嗯，是很啃爹的
