Altium Designer Summer 09怎么在没网络的情况下拉线?

录入:edatop.com     点击:

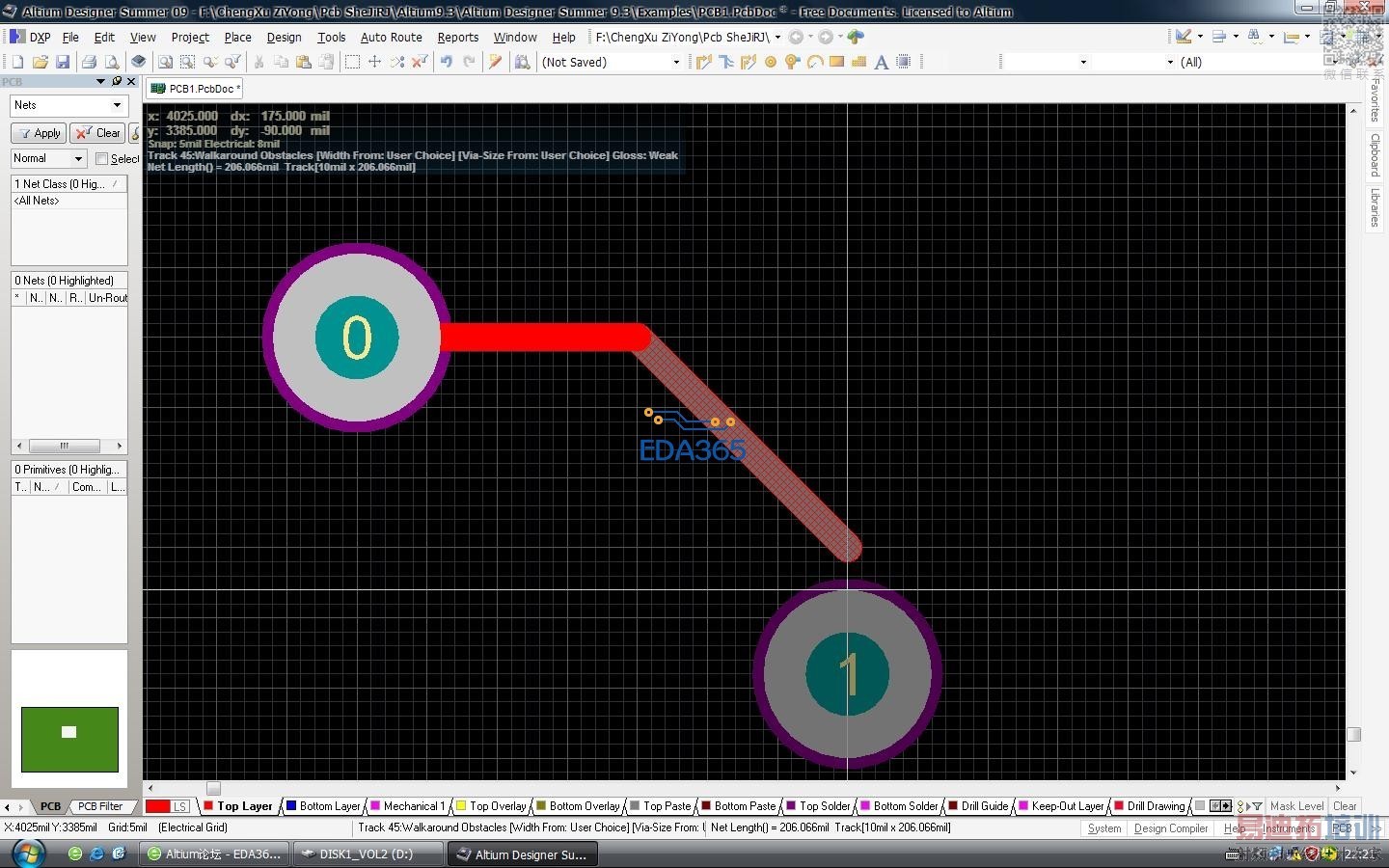

请教各位,Altium Designer Summer 09这个软件怎么在没有网络的情况下对彼此的焊盘拉线?如图


在走线时候shif+R切换走线模式,就可以连上。但前提是你要在环境设置中设置了此种走线模式。

楼上的是一种方法...P+L走无网络铜皮也是可以的...

我习惯用shift+R切换!

请问环境设置中设置路径在那,可提是下吗?

你就shift+R就可以了。如果不能,或者你在走线时候按tab键,在跳出的窗口中走线模式那面勾上就可以了

P+L.

不用P+L,需要有电气属性的线
