AD09 自动不断改机位号得重新重复布局

录入:edatop.com     点击:
AD09 自动不断改机位号得重新重复布局 ,当按他的方法命名之后布局之后,结果在原理图里改点网络名什么的小改动它又重新把之前自动改过的又重新命名了,这样反反复复好折磨人

ID 一般也都不会去理会,但我们在处理哪些由各种文档拼凑出来的图纸时,可能需要关注这些,毕竟经手操作的人太多了...
遇到陌生图纸时,除常规的校验外,自动重排序,批处理复位器件ID  等有时还是有必要的
对于PCB,做的一般是同步sch,这里可能用到的操作 就是 清空现有PCB网络(必要时),按提示自动同步器件ID
这些操作后基本就不会出现 死循环 和 你遇到的这种需要手动匹配的这种现象了(谁能保证那位大拿又会出啥新的怪招...)

上传不了图片,非常郁闷

AD09 自动不断改机位号得重新重复布局 ,当按他的方法命名之后布局之后,结果在原理图里改点网络名什么的小改动它又重新把之前自动改过的又重新命名了,这样反反复复好折磨人,请高人指点!


“结果在原理图里改点网络名什么的小改动它又重新把之前自动改过的又重新命名了?”
自动命名不是也得自己操作吗?你没操作自动命名,它会给你自动改?AD09啥时候这么智能了?

这个不是智能,完全是捣蛋,害的我没法工作,是不是盗版软件都这样?

为什么AD总是把不相干的网络强制匹配在一起,难道是因为两个电路相似的原因吗?


你把你改动过的地方勾选上,其它没有改动个的地方不勾选,再更新到PCB里,不就OK了吗?

这个办法可以解决就是太麻烦,都有100多个地方要勾选的,后来我重新新建了PCB,就已经好了!

前不久就类似问题 在 pcbbbs 和 eda365 论坛做类似相关沟通,感觉基本能够说明问题
你的这个问题通常的解决方法参考之一:
1.在 PCB中 清除 原有网络
2.在 SCH中 执行 器件ID 的重构,重构后再导入PCB(导入后执行同步器件ID操作),
   问题基本应该就解决了(你的问题基本是因 器件ID 重复 导致ALTIUM进入某种死循环)
很希望你能看到之前沟通的帖子(暂不知道在哪?但至少知道 在 pcbbbs 的【给初学3-】系列关联贴内做了汇总的...,当前但凡发现值得汇总的内容多 汇总在 上面的系列关联贴内,看几个关联贴相对还是简单些,只是需要静下心慢慢查看_因某些内容已久,当时的讨论可能有不妥的地方,欢迎补充说明)

想了解之前相关内容的 也可通过查看 我之前的回复内容 来定位之前的沟通内容,也希望小编若有查找,能把之前沟通的帖子地址 也发到这个帖子里来(方便日后由此问题的网友快速查看)

谢谢回复,主要是软件本身问题,原理图编辑之后是没有任何问题的。新建了一个PCB文档就好了。

器件ID  是维系 sch 和 pcb 的桥梁,这样 我们首先务必要保证的是 不能有重复的 器件ID 出现,
为解决这个问题,显然altium有专门的命令用于解决此类问题(只是它没有采取自动避免这种重复而设置,也没有直观的提示文档中有重复ID)

道歉,之前的沟通不是在论坛里进行的,所以查不到:
当时沟通的案例 含有很多典型的新手遇到的奇怪现象(是远程故没有典型案例提供),曾提示被帮助者是否可整理当初沟通的情况让其他有类似习惯的初学者参考,好似没找到 整理文档,以下只能看看之前的 断续内容:

虽然之前的沟通不能再现,但 同步器件ID的操作印象中在 之前提到的汇总贴内有提及(这点软件自身的提示操作以及很明确了,可直接根据提示来操作器件ID同步)

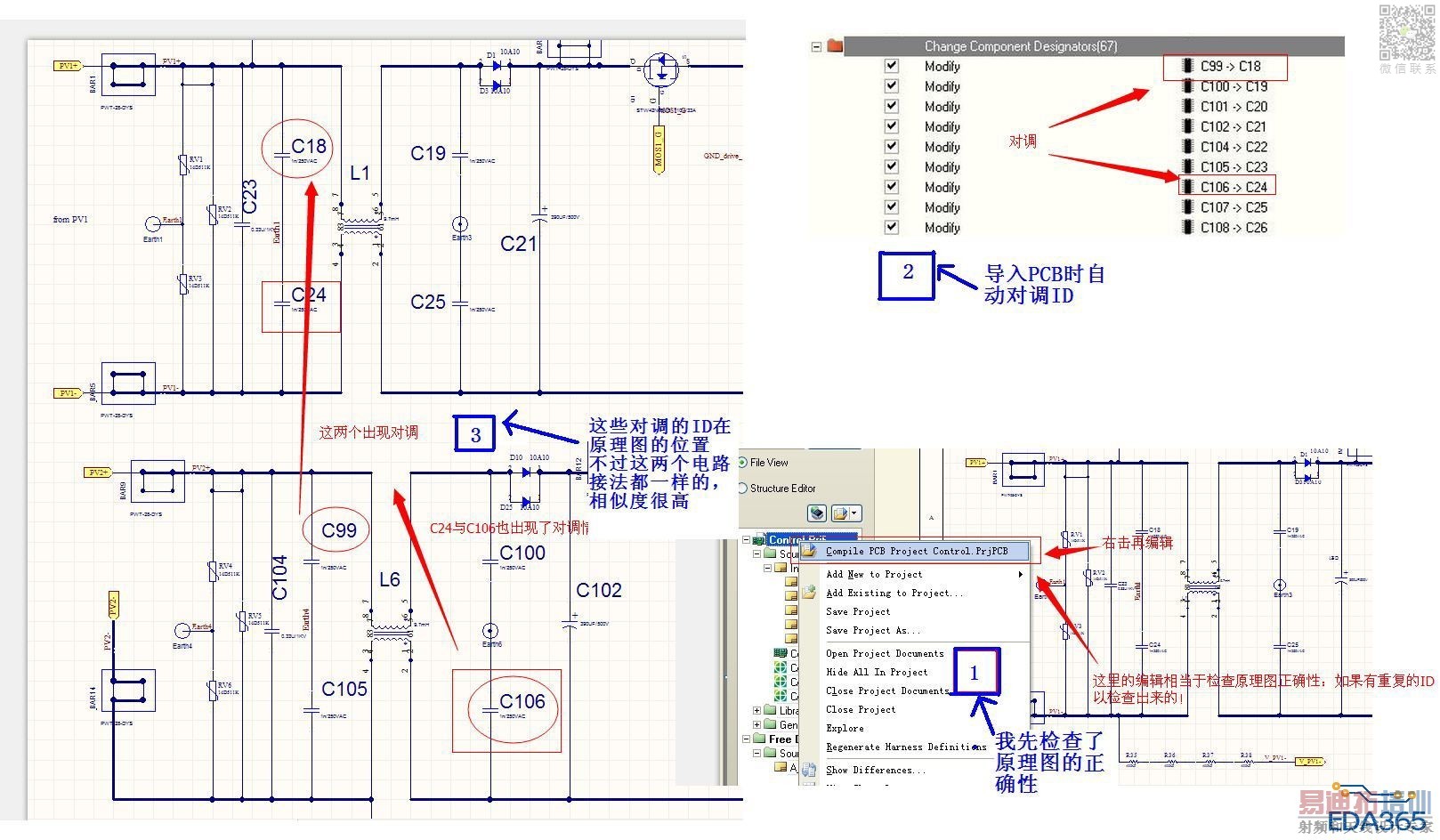

我的问题描述的不是很清楚,我现在上图了1 图上可以看出对调的位置:
2如果有重复的ID会出现的现象
3.ID自动对调之后网络会重新分配(这个是应该是这样的))
之后就是布局好的PCB要重新再布局!



图上可以看出对调的位置:


可以看到如果是有重复的ID的话就会出现报错

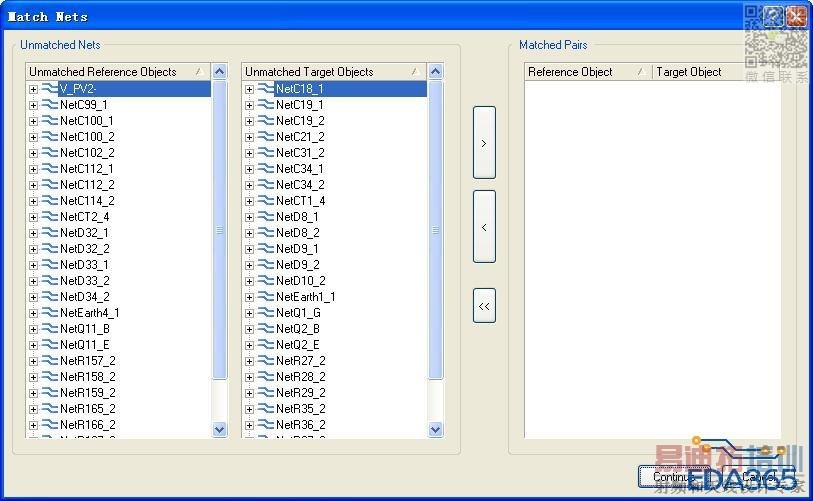

ID对调之后网络让手动分配


从图片看,你这个是重复位号提示,
重复位号若在SCH阶段,可以自动重排位号来解决,但从现象上看导致反复的原因主要还是因 有重复的 器件ID  导致死循环。
器件位号  和 器件ID  是两个不同的参数。
在保证 器件位号 和 器件ID  不重复情况下,你说的手动匹配可通过我之前提到的 先清空 PCB中的网络 后 在从原理图中导入就不会出现你那么多的手动匹配的操作(正常的话就不会再出现这个匹配窗口了)
