新手DXP学习疑问

录入：edatop.com 点击：

板子是从99SE导入的，为什么DXP的黑色背景只有KEEPOUT的区域，其他的地方都是灰色的?看起很不习惯，可以修改吗?

传个图片大家看看

DXP可以设差分线吗?在哪里设?

我用CLASSES设了USB的线宽、间距规则，可是在走线的时候线宽是对的，但是间距并没有按我设的间距走，这是为什么?

本来就这样啊，这样才好区分板子的实际范围。

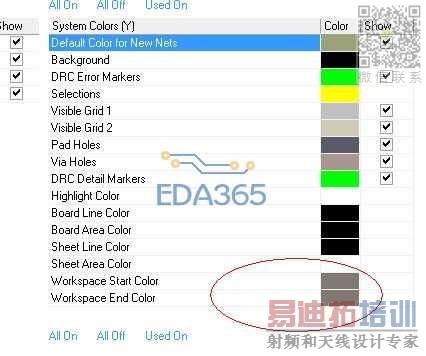

如果要改那个背景颜色的话也可以，按L在这里设置：

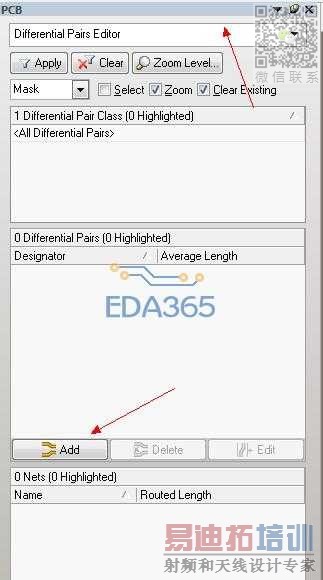

点击软件右下角的“PCB”，出来的列表再选择“PCB”，弹出这样一个窗口

在这里就可以增加差分对以及设置差分线宽和间距

刚接触的话，还是建议你下载一些软件的基本操作教程看看

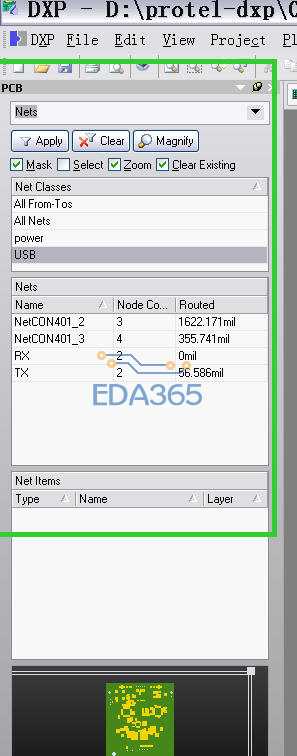

我点不出来，是因为版本的原因吗?我用的是DXP2004

上面那个下拉菜单里也没有differential

额。不是吧，那就版本原因了，但肯定有差分设置的，只是没用过这个版本，不知道在哪里，多找找吧

还是非常感谢的！

呕呕，就是版本的问题，同事装的AD09上就有differential，我很晕~\(≧▽≦)/~啦啦啦，考试只能用这个版本。

也来学习了！

怎么才能显示格点?
