AD9 中 DRC 检查，报告说Split Plane说没与GND连接上，急急急
录入：edatop.com 点击：

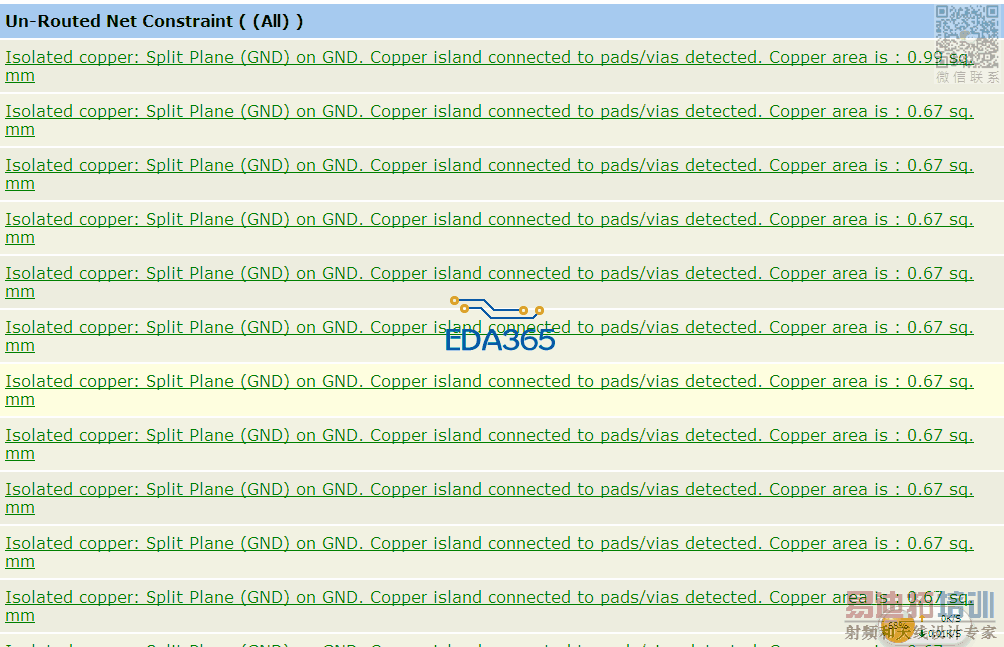

如图所示，在AD9中做DRC检查时，报告说Split Plane没与GND连接上，有250之多处，这是什么问题呢?在负片层已经明确的选择连接GND了，请高手指教。急呀。谢谢大家了
那些事碎铜吧?
应该是吧，但是在PCB上死活找不到死铜了，郁闷啊
应该是指负片层的，负片的连接是十字连接吧，试试把负片的隔离环设小一些
内电层的死铜。
解决方法，改小内电层的安全间距。
谢谢。但是我还是看不到死铜在哪里
推荐一个主题贴：
中汇总64...
GND的内层需要切割吗，一般都遇不上这个需求嘛，我觉得不是没连上GND的碎铜，不是孤岛，是半岛，半岛太小了，规则冲突。
根据我的经验，这个是你敷铜的线宽和导线的线宽大小设计出现了问题，你可以修改导线的宽度和最大最小值，也可以修改敷铜的线宽宽度，应该是这样，你试试吧
谢谢。明天试试看
