关于AD全局属性隐藏的问题
录入:edatop.com 点击:

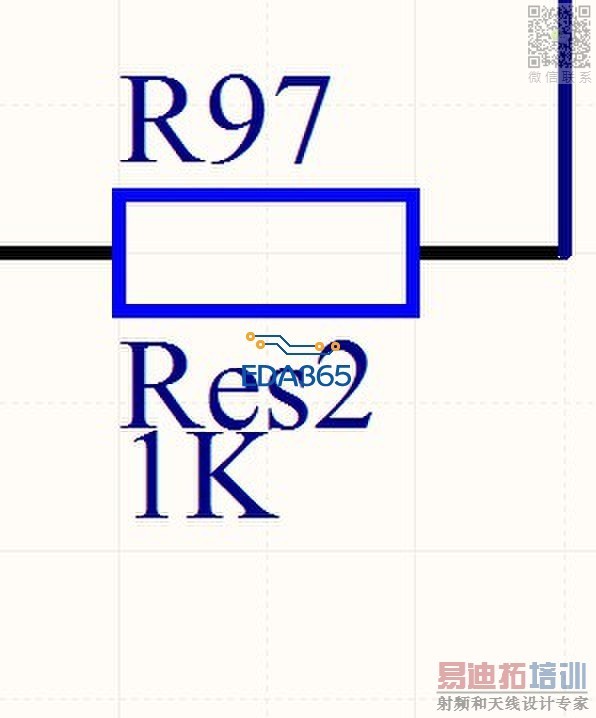

很少使用AD,有点麻烦请大家解决下,关于全局属性的问题,我要隐藏全部元器件的一个属性,原理图上,但是每次只是一个,请问下我的操作哪里是有错误的。
比如隐藏
RES2 这个属性

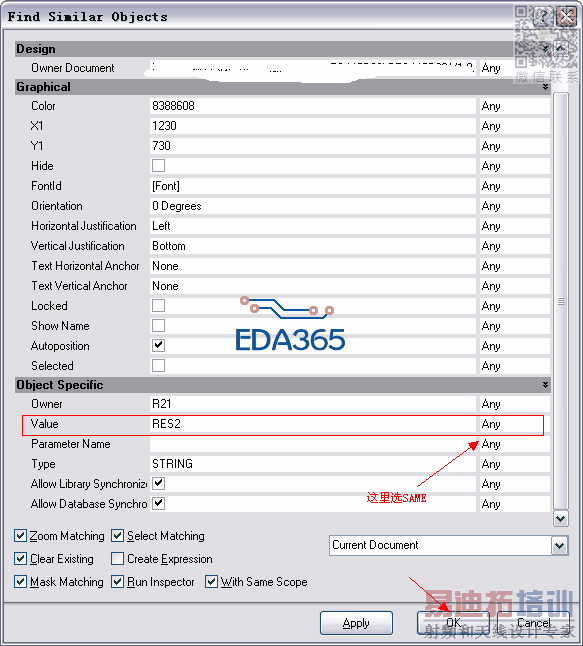

这里的TYPE 选择STRING SAME 然后进入下一步
这里只能是一个,为什么不是全部的,我试过,SAME 换成另外的两个也是不行,请问这个过程错在哪里
比如隐藏
RES2 这个属性
这里的TYPE 选择STRING SAME 然后进入下一步
这里只能是一个,为什么不是全部的,我试过,SAME 换成另外的两个也是不行,请问这个过程错在哪里
把这一项勾上就行了
有没有知道是为什么的,麻烦请说下,没有知道的吗?
点击hide里面的那个框框打上勾就行了

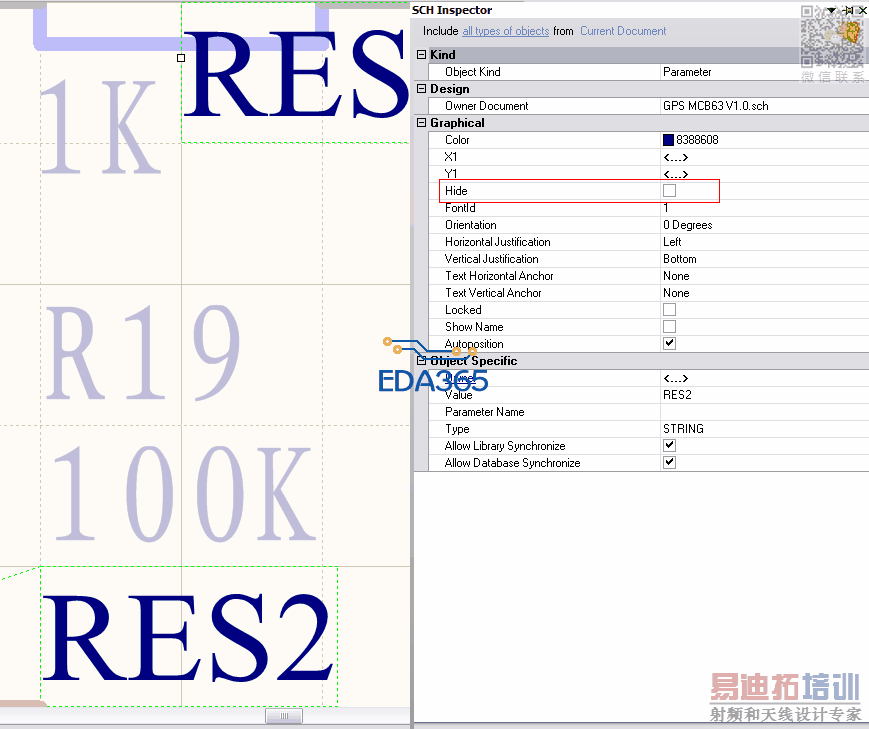

这个点的话就只能隐藏一个,需要隐藏全部元器件的
RES2,选成SAME
这个也没有用,还是只能出现一个
那一项勾上之后,会把标注的值也隐藏,10K,这样的也不会显示了

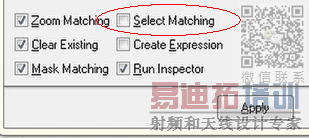

把这一项勾上是为了把你想要选中的器件全部全中(当然这里还需要另外针对你需要选中的进行设置),全中之后再一起改

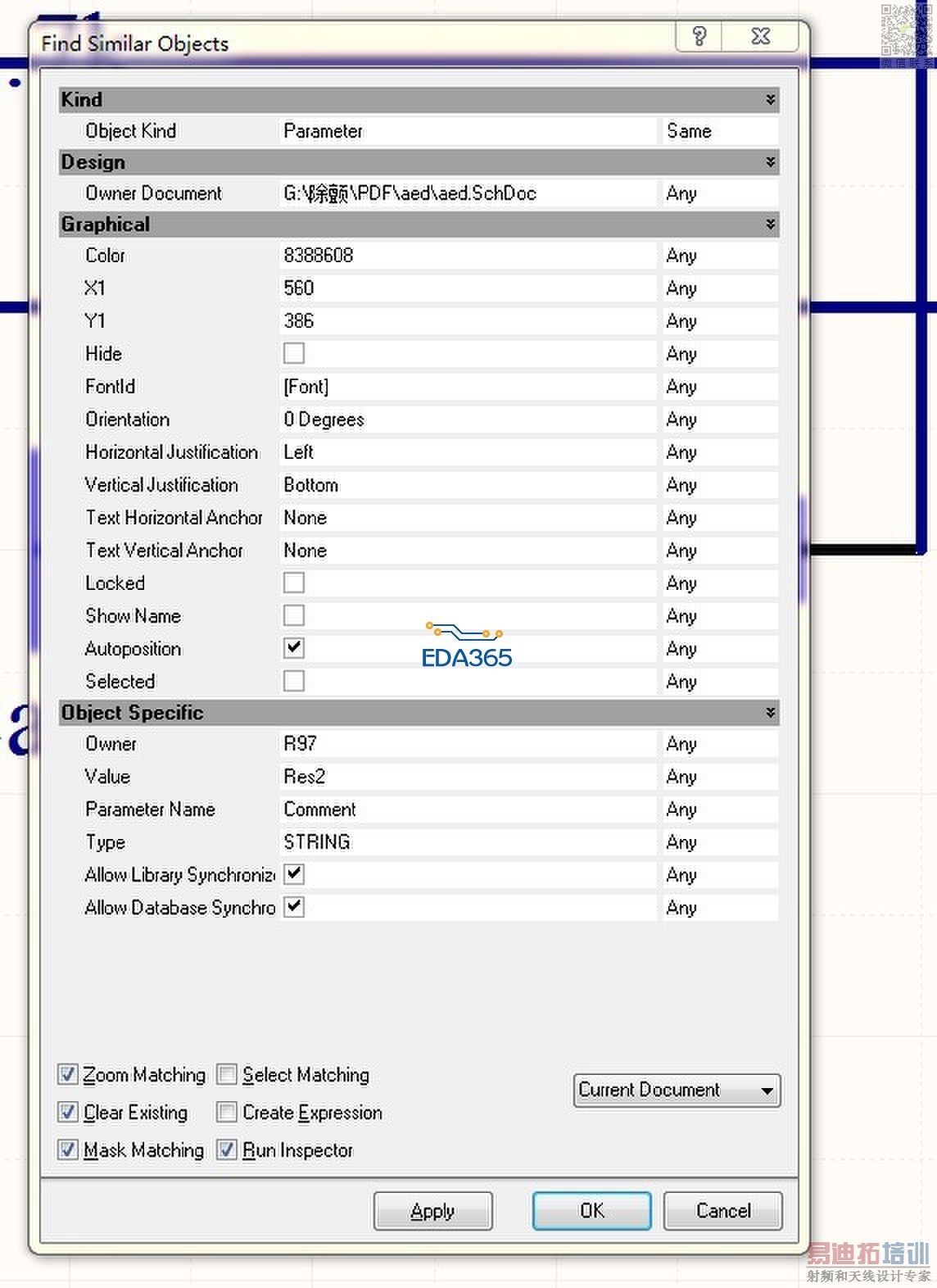

右键点RES2,选查找相似,出来如下图

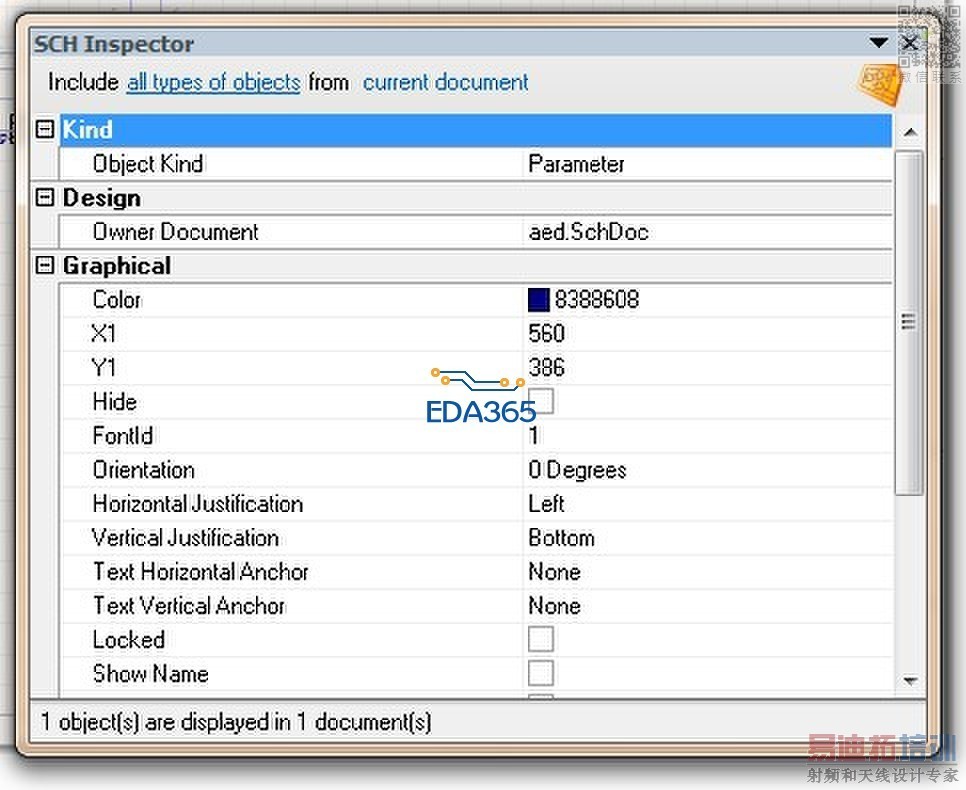

出来的编辑框里显示二个已选中,我为了截图,就只标了二个器件带这个属性的。

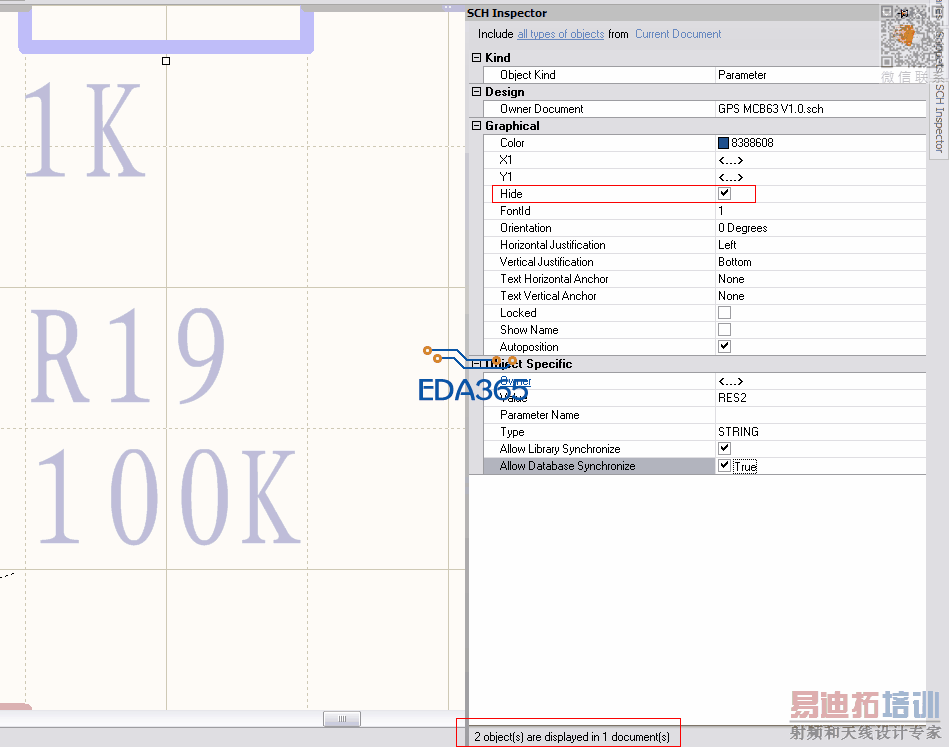

把HIDE勾上,器件旁边的RES2就没了
这个方法有个缺点就是只能同进更改相同字符串的显示,字符串不一样就要另外操作一次了。
