AD如何设置移动元件时吸附鼠标上？
录入：edatop.com 点击：
1，移动元件、过孔、丝印时非要一直按着左键很累，有时掉错地方很难选中，如何设置?
2，J+C查找元件时虽然找到了但没有高亮? selection颜色已经设置了
3，大家走线时是点走线图标还是左键interactive routing或者P+T?
4, 元件位号和元件丝印边框都在top overlay 如何单独显示?
我是PADS转过来的，谢谢解答！
你可以在右边框体中将自己想要设置的功能设置快捷键就行了，你设置的快捷键必须和默认的没有冲突哦。
至于最后说的想单独隐藏元器件位号的话在：
如图，将图中string选项中选择Hidden这样就OK咯。
2，J+C查找元件时虽然找到了但没有高亮? selection颜色已经设置了
3，大家走线时是点走线图标还是左键interactive routing或者P+T?
4, 元件位号和元件丝印边框都在top overlay 如何单独显示?
我是PADS转过来的，谢谢解答！
1.使用快捷键M+M就能快速移动器件过孔和丝印了。
2.这个功能的高亮还没用过，不过使用J+C查找器件以后鼠标会定位在查询器件的位置。
3.个人使用了自己设置的快捷键Insert走线。
4.Shift+S为AD里面单层显示的快捷键，单层显示以后你可以随意选择你想看的层面。
谢谢你的回答！
我元件和过孔这样移动很好，就是元件位号的丝印还是没吸附鼠标上，你的insert是如何设置的呢
单层显示很不错，主要是走线时位号到处就是很乱，要隐藏，但把元件边框隐藏了，有什么办法单独显示?
insert的这个我知道了
不会吖，我的器件位号的丝印这样移动都能吸附在鼠标上呢。

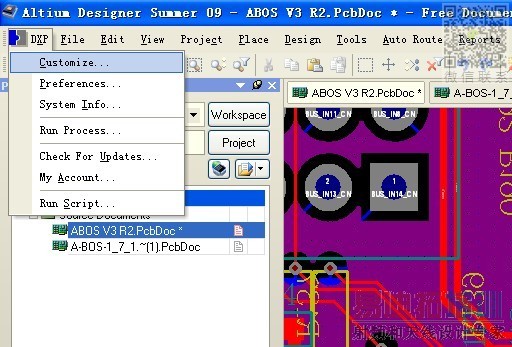

快捷键的设置如下图：

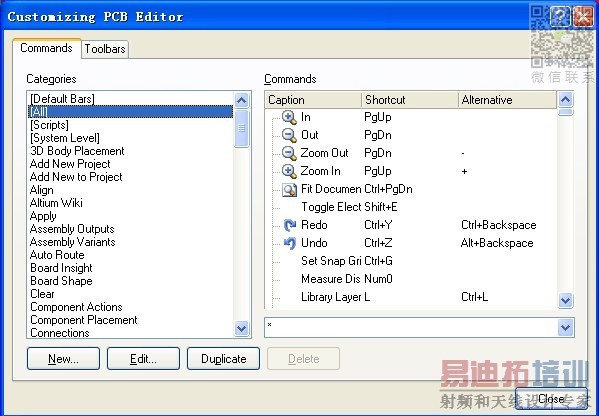

你可以在右边框体中将自己想要设置的功能设置快捷键就行了，你设置的快捷键必须和默认的没有冲突哦。

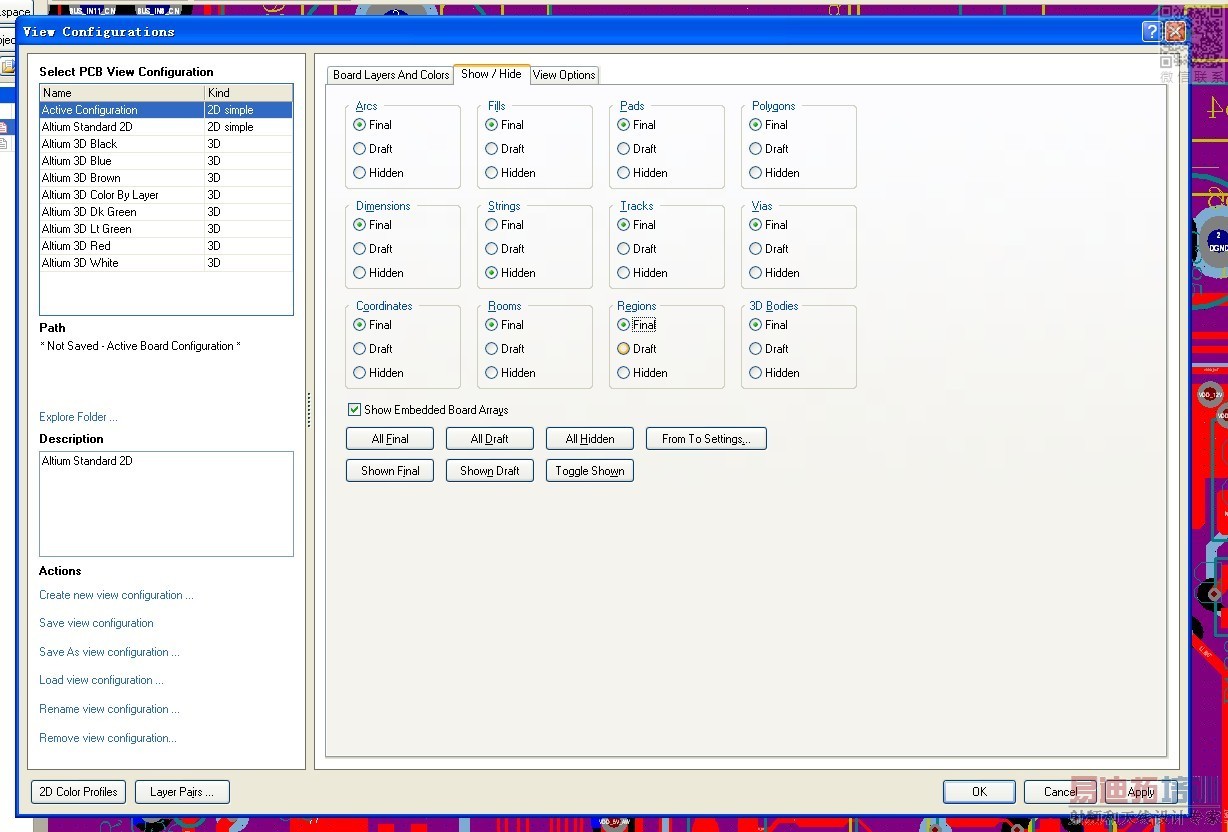

至于最后说的想单独隐藏元器件位号的话在：
如图，将图中string选项中选择Hidden这样就OK咯。
都解决了，非常感谢！
