AD9如何设置地的覆铜对不同网络保持不同间距？
录入：edatop.com 点击：
这个问题，纠结！有时候要走特定阻抗（射频上的）的线，但是地网络覆铜对其他不同网络的不同间距！PADS里面的有这个设置，把PCB带网络及各规则转到AD后，发现不能实现！不知道该如何设置....
求帮忙！

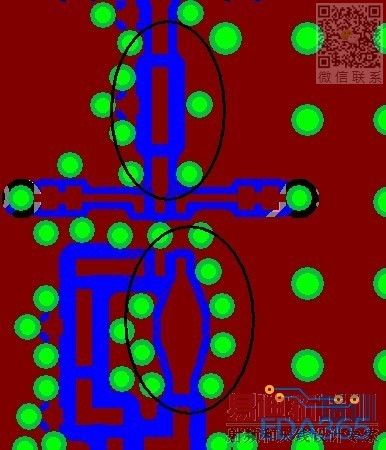

黑色圈圈那里，同样是地网络的覆铜，对其他不同的网络保持不同的间距，在AD里面怎么实现
、?
求帮忙！
黑色圈圈那里，同样是地网络的覆铜，对其他不同的网络保持不同的间距，在AD里面怎么实现
、?

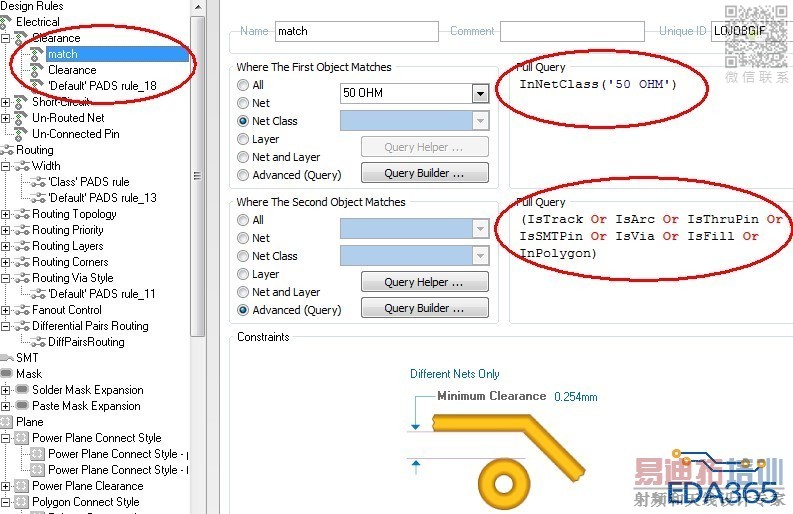

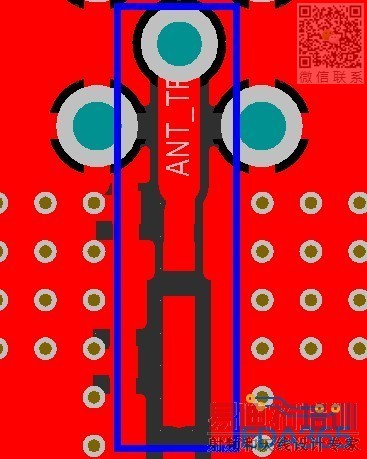

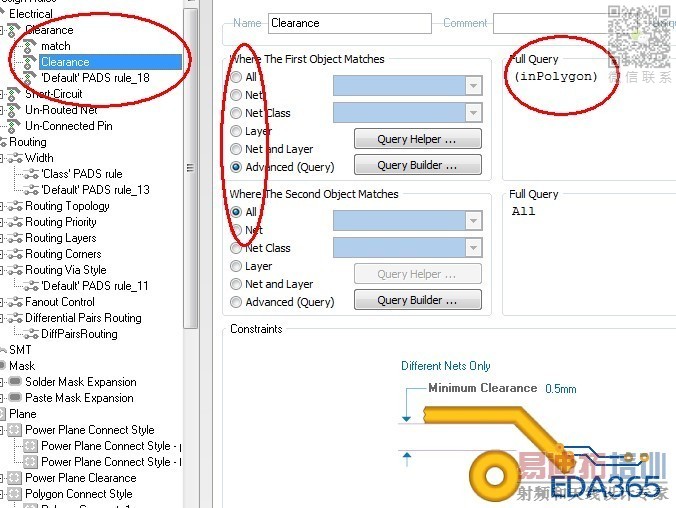

问题已解决！ 之前按照从PADS转过来的规则，软件其实已经帮我们写好了，只是要手动改一下间距的优先级。这里仅作演示，请勿吐槽走线是否合格或者漂亮与否....，如以下四图：
