急急求救各位工程师在Altium 09里怎么打一排等间距 任意角度的过孔？有图
录入：edatop.com 点击：
如题。

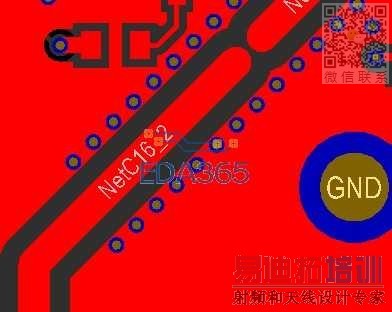

板子是射频板，需要打成排等间距45度，或其他角度的地孔。
请教各位大侠，怎么样在Altium Designer09里操作。
谢谢各位了！
板子是射频板，需要打成排等间距45度，或其他角度的地孔。
请教各位大侠，怎么样在Altium Designer09里操作。
谢谢各位了！
目前来说,AD9这个版本里面貌似还没有这个功能吧.后面的几个版本还没用过,可能会有.这种大面积埋孔有想要美观,没别的办法,空间大的地方,将栅格点放大然后打一排,然后就是复制粘贴的事了.45度角的也是同理.

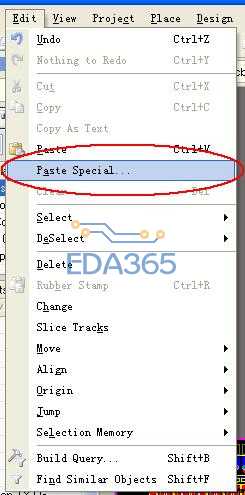

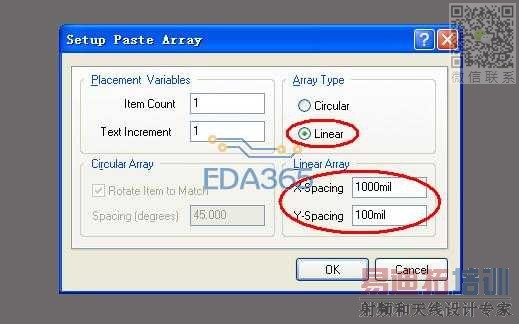

蹄子哥,能说下这个窗口在哪调用出来的么.还有这个窗口里面的这些具体怎么怎么设置的啊.以前都木有用过呢.
很给力,学习到了.谢谢分享.
谢谢蹄子哥啊啊！学习了！
在TOOLS-PREFERENCES-PCB EDITOR -GENERAL -OTHER-ROTATION STEP 中，输入45
