AD9中铺铜出现的大量尖角如何处理？
录入：edatop.com 点击：

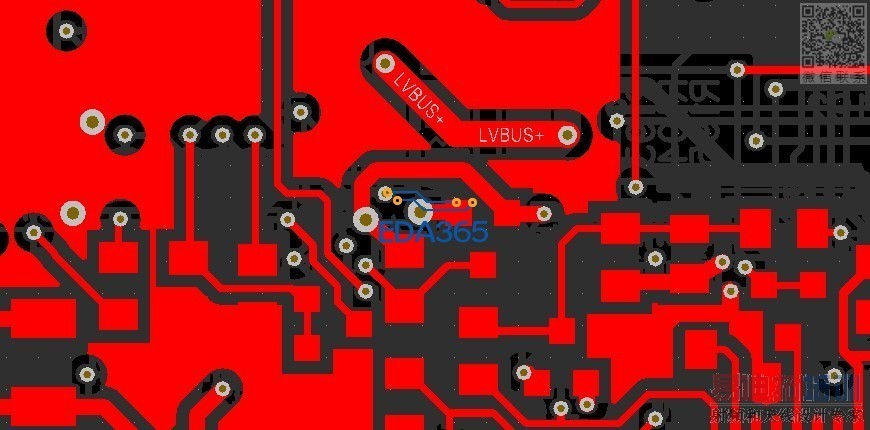

如图所示
图中铜皮出现尖角，有没有好的办法去除这些尖角。当然，挖铜就不要说了，太多，挖起来麻烦。如果把间距设大点也可以避免一些，但是终究还是会有一部分的。有没有一劳永逸的办法。
图中铜皮出现尖角，有没有好的办法去除这些尖角。当然，挖铜就不要说了，太多，挖起来麻烦。如果把间距设大点也可以避免一些，但是终究还是会有一部分的。有没有一劳永逸的办法。
间距设大、线宽设粗、还有的话就只有挖了 没有快捷的方法了
要么用polygon cutout去掉，要么就留着，留着其实也没什么的。
一劳永逸?LAYOUT本来就是细活，技巧再多也免不了优化，美化
我也觉的是没什么，可是上头一直说要弄掉。
换一下铺铜模式，基本上就不用作修改了
换成什么模式?
根模式没有关系，打开铺铜的属性，将“Remove Necks When Copper Less Than” 后面的数值改大，对勾打上，重新铺铜即可解决。
铺铜残留的死铜和毛刺，在高频的时候会有些个问题。所以，铺铜需要消除这些毛刺和死铜。另外就是板子的美观度。
线宽设粗 可以避免过尖
嗯 是没什么好办法。
