求教，DXP如何做环形焊盘？

录入：edatop.com 点击：

求教，DXP如何做环形焊盘?

没有人知道吗?

环形焊盘?意思是C焊盘?
可以在焊盘上面加一个keepoutlayer线

什么版本的?AD09能支持异形焊盘。

不是C 焊盘！

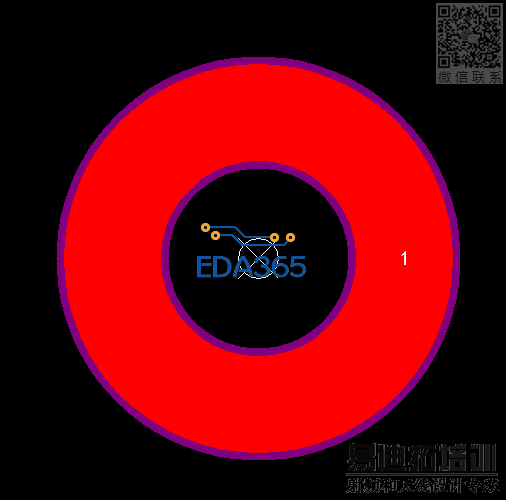

而是环形！请看图片！

请教，怎么做?谢谢！

不了解什么器件会用到这种焊盘,不过这个的做法还是蛮简单的.

直接在top层和top solder层画圆形铜皮就好了,然后设置圆形的线宽与半径,比如我这个图形的top层圆环我就设置的2mm线宽3mm半径.然后再从同一个圆心在top solder层画圆环,线宽设置为2.3mm半径也是3mm.这样画就OK啦.
PS:想要解决这种焊盘没有引脚号标示的问题,可以再圆环上放置一个小的表贴焊盘就好了,我放置的就是2mm大小的表贴焊盘,放置的表贴焊盘要去掉solder层哦,最后一点,在库里面移动的话要把这三个元素一起选择再移动.

楼上的，这种方法我早已经试过了，有缺陷。
第一，DRC依然有错误，
第二，请看图，做90度4导线铺地连接的时候麻烦来了。
