AD6.9 怎么打开pads 文件?

录入:edatop.com     点击:


根据指引:“先在PADS中导出asc格式文件,再AD中用(菜单文件下的)导入向导打开文件类型选Orcad and PADS Disigns...”    可是我的AD6.9里没有Orcad and PADS Disigns 选项么  有谁知道该怎么打开啊?

1、先保存为ASC文件
2、在AD里面打开ASC文件即可

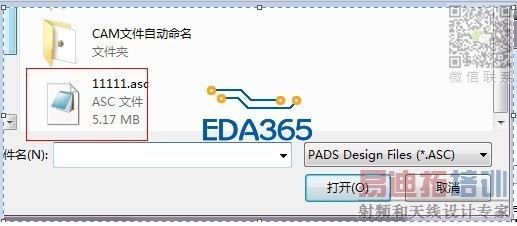

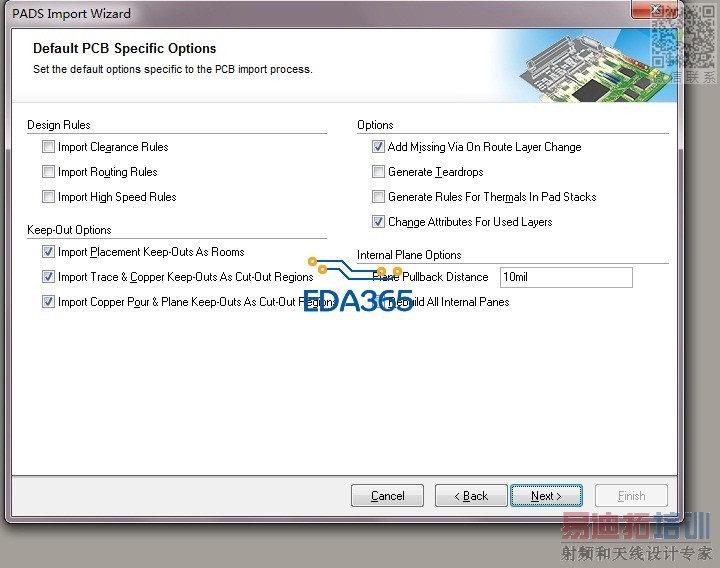

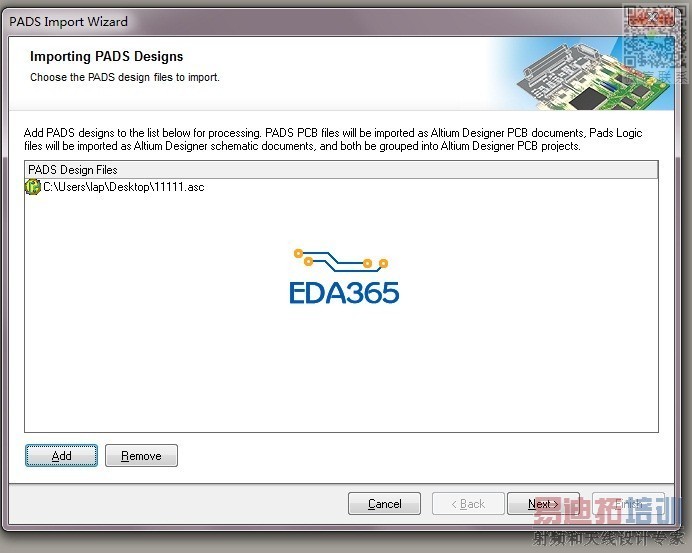

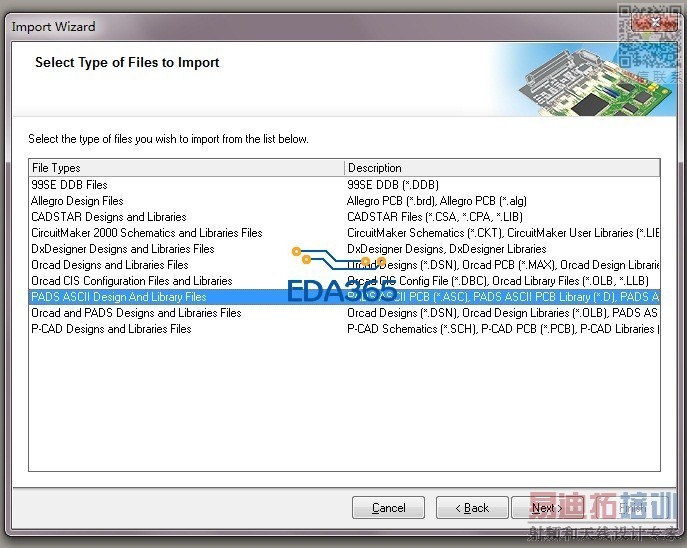

具体如图:

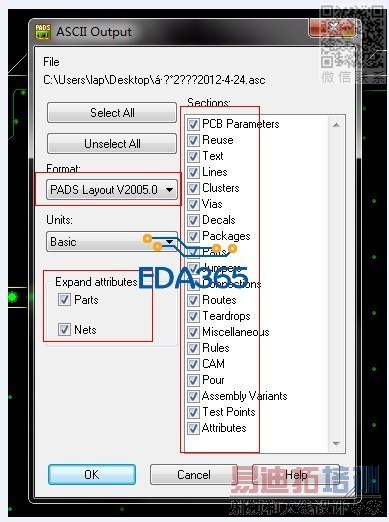

注意保存asc文件时,Rules项不要勾选。其他选项参考图中即可。

   多谢指导 !
