$400求老师做一视频教我如何做一个只当作电线的电路板(没元件，极度简单)

因为兴趣我想做一个PCB板用于节省电线. 我曾经用过Altium做过一些相对复杂的电路板但是因为多年没用发现自己已经几乎不记得怎么用了,所以需要一个老师教,可是苦于身边没有所以希望以400块(淘宝交易)寻找一个老师做一个视频详细录下设计过程作为教学视频.

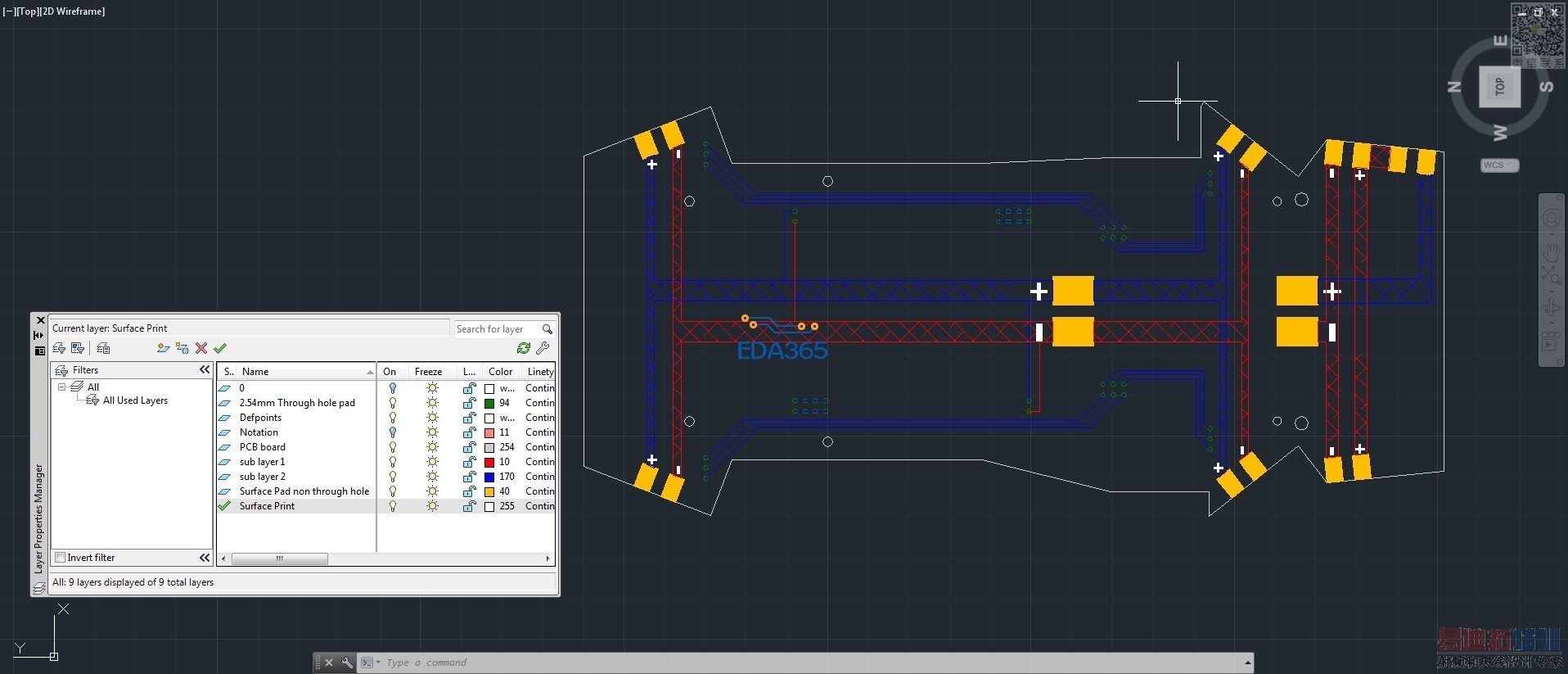

要求的PCB是不规则的(我会提供CAD文件), 两层, PCB表面会有两种不同大小的板用于焊接外部原件,还会有2.54毫米间隔1.1毫米直径的穿透整个PCB板的孔用于以后焊接2.54毫米接针. PCB表面需要加上一些印字标注. 另外PCB的表面会放一些感应器,PCB设计的时候需要尽可能的考虑到信号干扰(你可能需要小改一下我已经弄好了的设计).
要求的视频清晰能至少让我看清楚鼠标在哪,有声音说明 (我用的是AD13版,不过不要求你的也是13)
交易流程是,设计好PCB板之后抓图给我看,我看了合规格后(放心我不是你那些无耻的老板没事就叫你改这改那)会让你建立一个淘宝连接我用于付款,然后你可以制作教学视频,发给我之后我会确认付款,交易流程结束.
有兴趣的老师请联系我QQ: 52506526,我会提供CAD文件,会有非常详细系统的解释.

你这个好像在CAD中都已经布好了线了啊。直接转成CAD2000格式后导入到ALTIUM中间即可拿出去做板了。
导入的时候把层选对就行了。

这个板子快了0.5H，，慢了1H

直接导入AD软件...将电气走线部分调整到适当的层面就可以了...没有多复杂的...

谢谢各位,已经做出来了,因为我急着用又太久没用Altium所以很多很简单的东西都忘记了,真的很简单

你这个超简单的！
