怎么设置把元件上面的网格去掉
录入：edatop.com 点击：

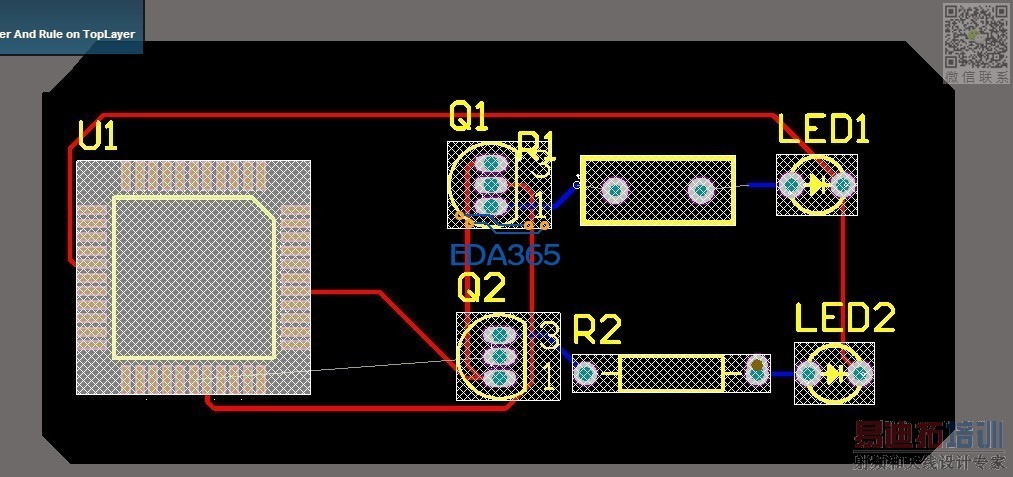

如图 请问 该设置去掉元件上面的网格呢
你这是allegro里面转过来的吧...
不是的呀 直接在ad09中画的呢
不显示这一层
不显示哪层?
小编提供信息太少，建议这类提问最好直接上传案例方便参与者测试。下面为可能的原因之一：
器件间距规则，限高规则关了，应该就没有了

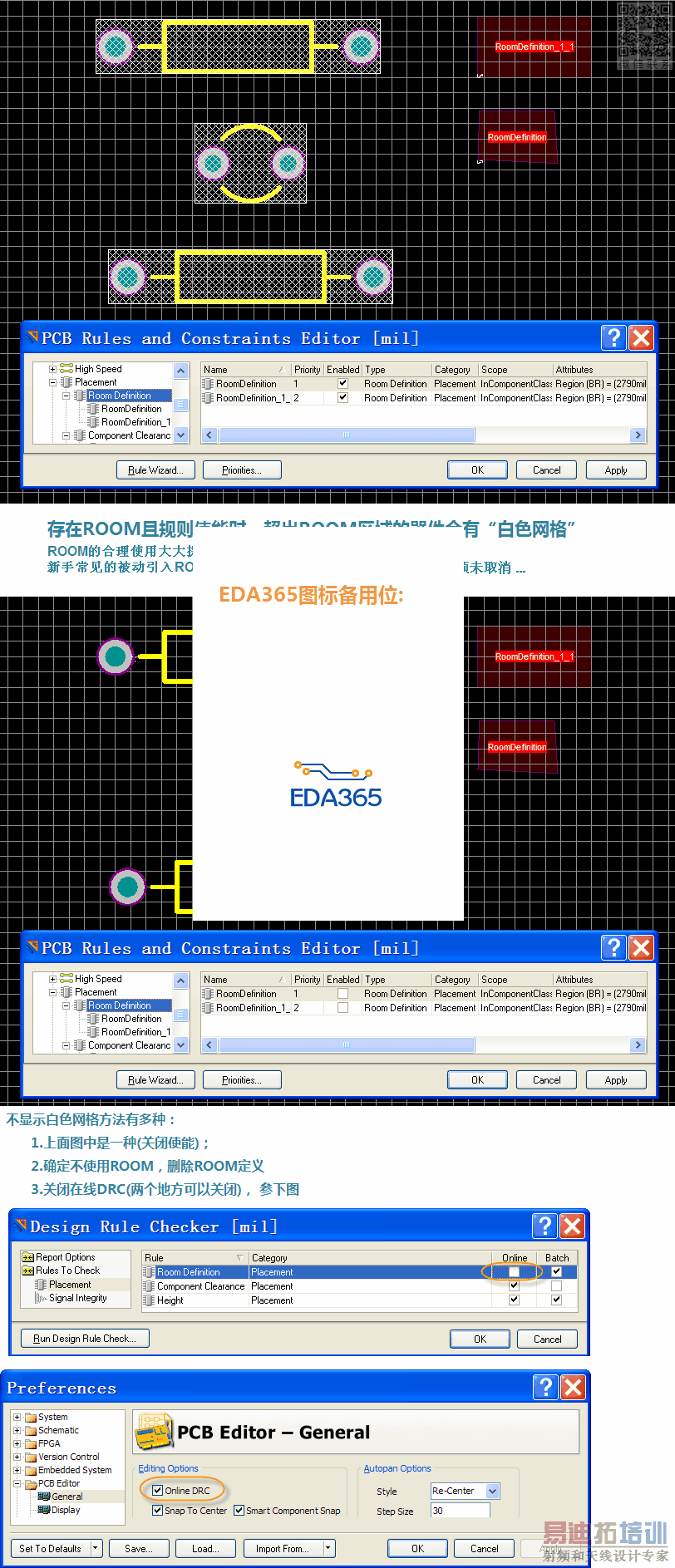

V+D 后会显示一个个room 把它删除就可以了
这是你从原理图更新到PCB时会有个room也更新过来了
谢谢给位 谢谢
学习了
5楼很给力，这样的帖子需要多多支持。
