altium designer 画封装的难题

altium designer的放大器封装同个引脚不同PART不重复管脚的画法?百思不得其解！例如LM339
正常自带库的LM339的ABCD的不同part的同名引脚是有关联的，究竟如何设置呢?
这个封装该如何设置呢?本人画了了4个PART但是就出现了4个3脚和4个12脚！但是在自带库里却只有1个3脚和一个12脚！

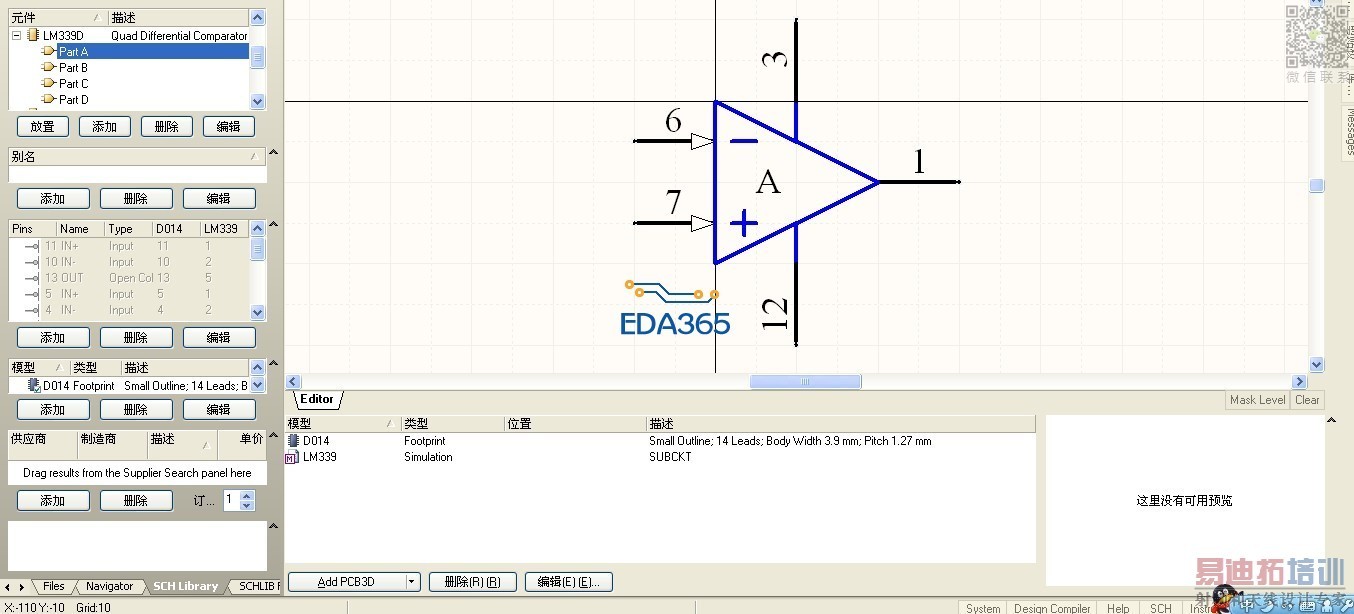

自带库封装

自画库封装

这个是你画错了，只要在part1中带有3脚和12脚即可，其他的三个part不要3脚和12脚了。
原理图中，引脚都是唯一的，不能重复；而在PCB中焊盘可以重复。

可以重复啊！只是它们是关联的，我的目的是想问一下是怎么关联起来的！删掉其中一个管脚，其他的PART的管脚也会跟着删除的。怎么样在画的时候把它们关联成一个管脚的名称呢?在四个PART中都可以显示出来?

好像在某个 AD 案例中看到过被关联的电源脚，你把这个 关联的 器件封装导出来 发到帖子里...

应该是在管脚属性里面关联
不过一般的都是在一个PART中画

不明白怎么关联的，画原理图的时候，每个part都带电源和地的引脚，我个人觉得很累赘，影响原理图的美观。

求赐教！

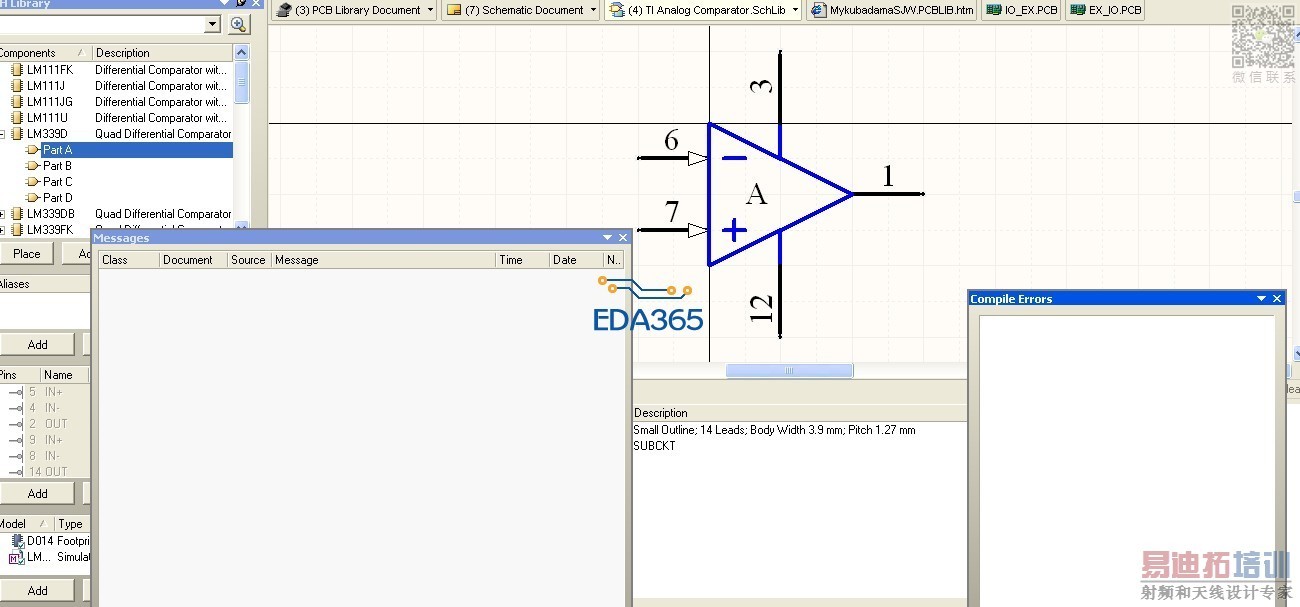

在DXP2004的库或者6.9的库里Texas Instruments的文件夹中的功放元件TI Analog Comparator.IntLib中的LM339D中可以关联，怎么使自己画的库有关联，那就请赐教了！

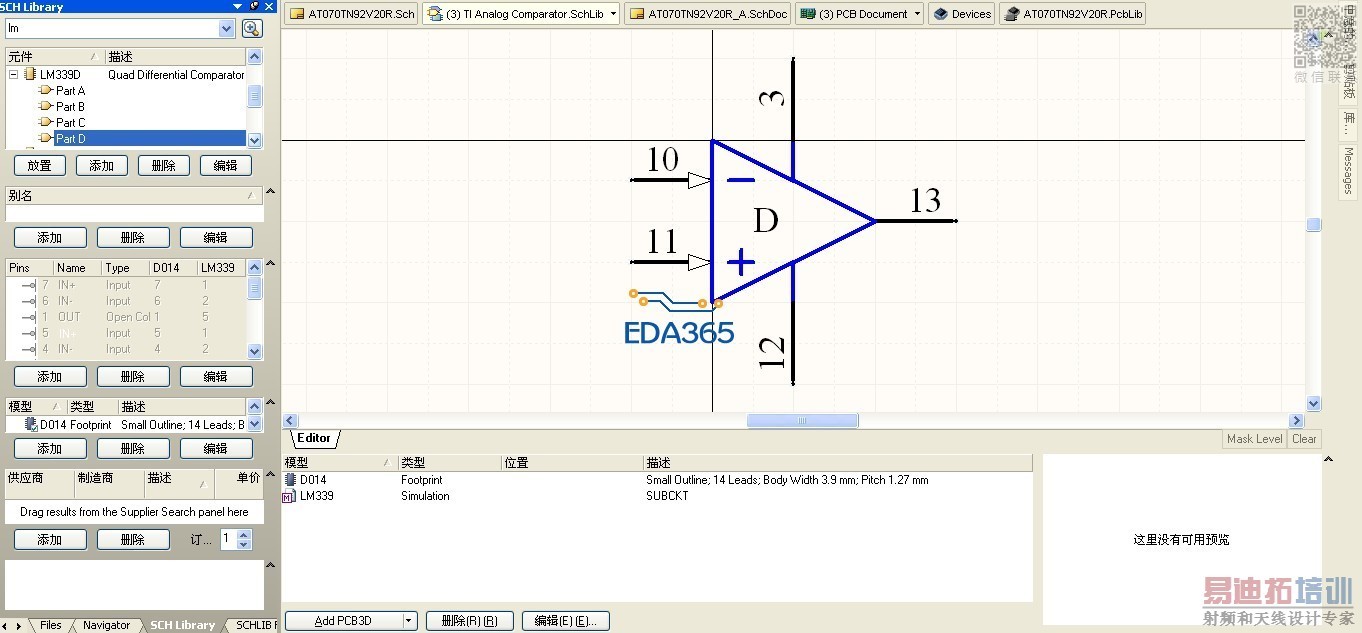

这四个图片就是3脚和12脚都是关联的，在自带库里可以，我们又如何自己画库的时候关联上呢?

我们这里的规范要求，这类器件，要求电源作为独立的单元出现，即上面的器件 会是 PART E
(也就是说所有这类器件都需要按公司给定的或重新编辑后使用，自然就不去理会这个问题)
没有用到的单元也必须啊在某页 全部放出来...
另:封装中也不允许有隐藏管脚存在(全部为非隐藏管脚属性)

我不太明白你的意思，我在画这样的元件是这样处理的。

每部分都有VCC和GND
那么在四个part中任意选择一个画上VCC和GND，然后进行设置

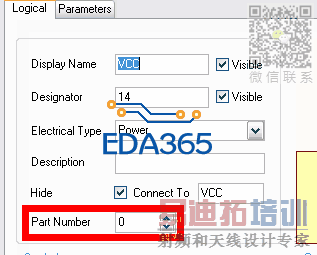

这里part number设置为0后，其他的三个都会自动添加VCC和GND

类似的 设置问题 关联文档：
AD9 中DRC检查检查不出未连接的网络，不知道是什么原因
http://www.pcbbbs.com/forum.php?mod=viewthread&tid=254952&fromuid=63313
从6.9起就有的新功能  Jumper Connections
