PROTEL 板上看PIN数

录入：edatop.com 点击：

从PROTEL板上怎样看板上有多少PIN啊，谢谢。

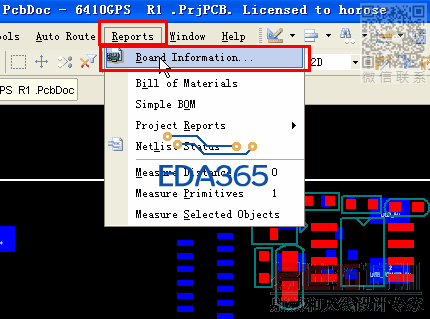

当前看到的只是所有PAD数量...想要看有效pin你还需要减去你所有的空网络的pad数量...

非常感谢

外包PCB项目一般的都是以这个来计费一个焊盘多少钱

是啊...我以前待过一个专业PCB Layout公司...3块钱一个pin...老客户2.5块一个...

我了解的有2种方式，
上面有人说了一种，
还有一种灵活点的，就是用全局查询功能也可以的，可以查全局的焊盘，或者一部分特殊的，或者区域的焊盘
如图，

非常感谢大家啊。

高手，我诺诺的问下，你用的是protel多少版本的?
这个对话框界面怎么调出来的，需要执行哪些菜单，感谢你的指教

这个对话框是全局设置对话框,反正06以后的是都会有这个功能的.04我不知道没用过.

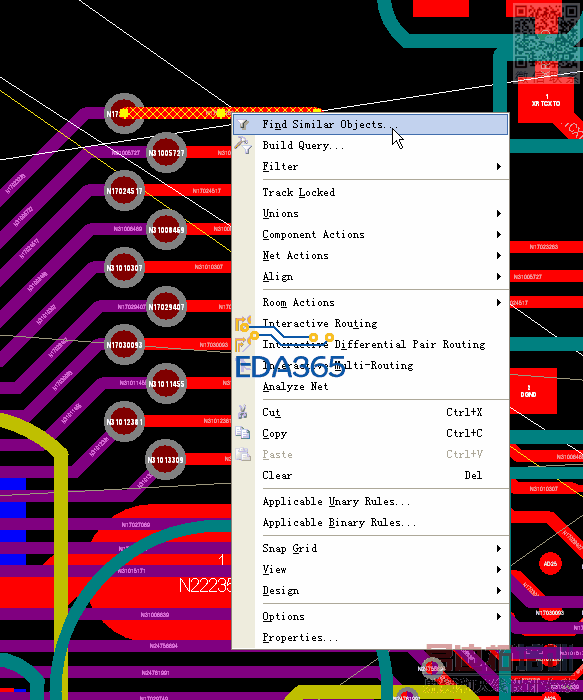

单击你要选择的元素,然后右键弹出窗口选择第一项...

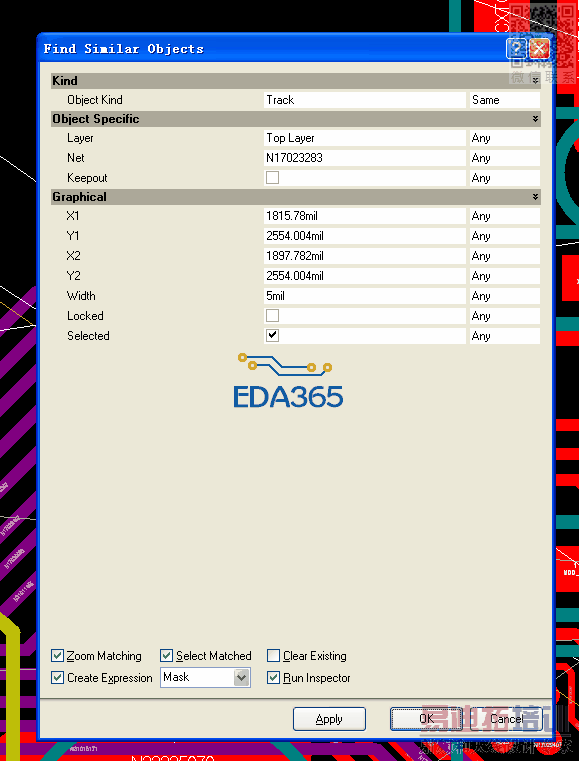

设置好如下面板以后点击OK...

到了这个界面你就能对你全局选中的元素进行统一修改...

另外,你也可以不用这样...先将你要统一修改的元素全部选中...然后直接按F11...这样同样也会弹出第三幅图的窗口....然后就能修改你选中的元素的各种设置了...

谢谢你，讲的很详细，感谢77991338

知音呀，将我想说的都说了。哈哈
