元件是出现的网状

录入：edatop.com 点击：

大家好:

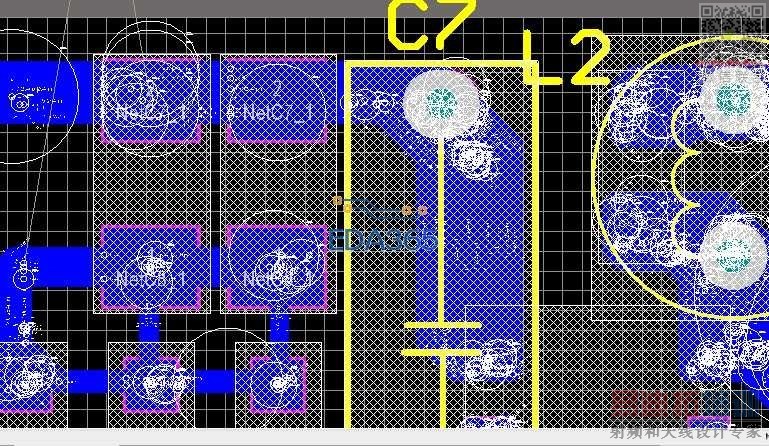

有一个问题请求大家一下,我用AD换了一个版,发现在元件上出现了网状的东西不知要怎么去掉,哪里可以设置请大家教我一下谢谢

网状

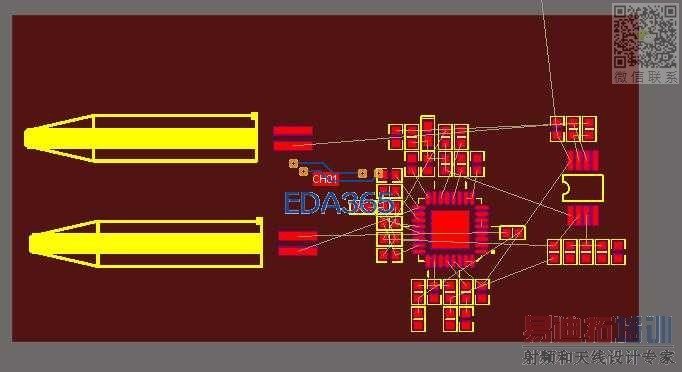

把room去掉就行，棕色的这块

这个网状是器件的3D模型，在做封装的时候添加进去的。如果要改的话只能改封装了，在PCB上可以把这层网状所在的层关掉。

要怎么设置,输入哪个,谢谢

把器件class删掉就可以了
具体在D+R里面

在规则中把器件的ROOM属性删除
